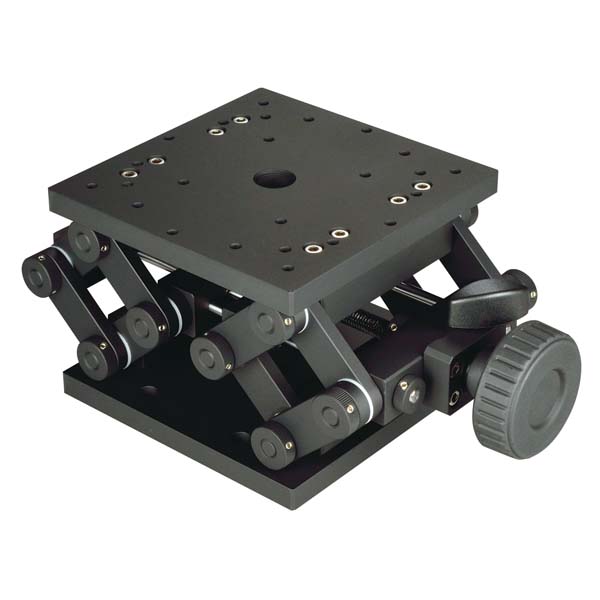

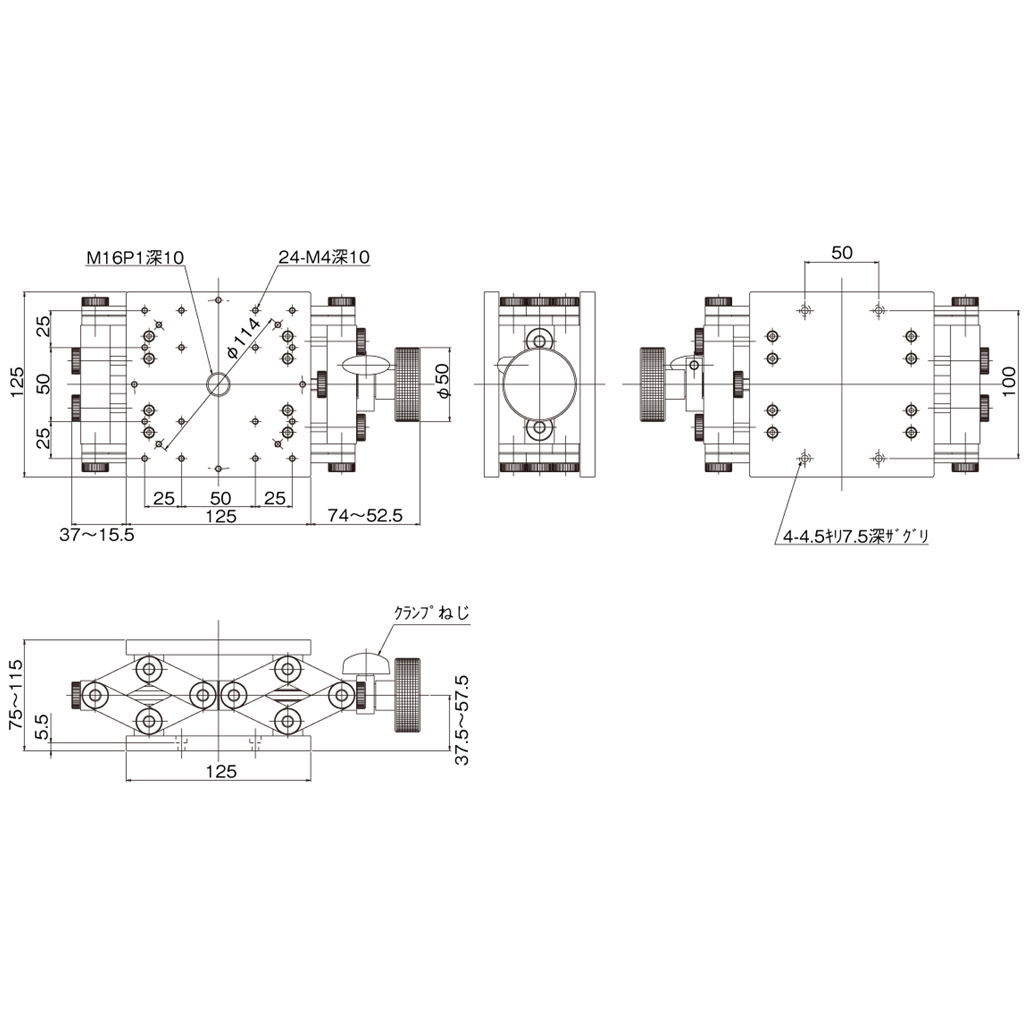

Z升降平台、Z平台

LV-151-2

1
实验室千斤顶　125×125
移动量 0～40mm
平台面 125mm×125mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

采用菱形伸缩架方式的升降型Z 轴平台。
比其他精密平台更承重，重的工件也能搭载。
可广泛用于激光信号发射器、各种实验夹具等的粗定位用途。
从机构上，平台越上升，手轮每旋转1 圈的移动量越减少。
▲PAGE TOP

规格

移动方向 Z 轴1 方向
平台面 125mm×125mm
夹紧方式 对开拧紧式
进给方式 菱形伸缩架方式
移动量 0～40mm
移动量/ 旋钮1 圈 移动位置5mm 附近 约2.1mm移动位置10mm 附近 约1.9mm移动位置15mm 附近 约1.6mm移动位置20mm 附近 约1.4mm移动位置25mm 附近 约1.2mm移动位置30mm 附近 约1.0mm移动位置35mm 附近 约0.7mm移动位置40mm 附近 约0.5mm
承重 147N（15kgf）
质量 5.5kg
主要材质/表面处理 钢材/ 硬质黑色铬
