Z升降平台、Z平台

LV-143

1

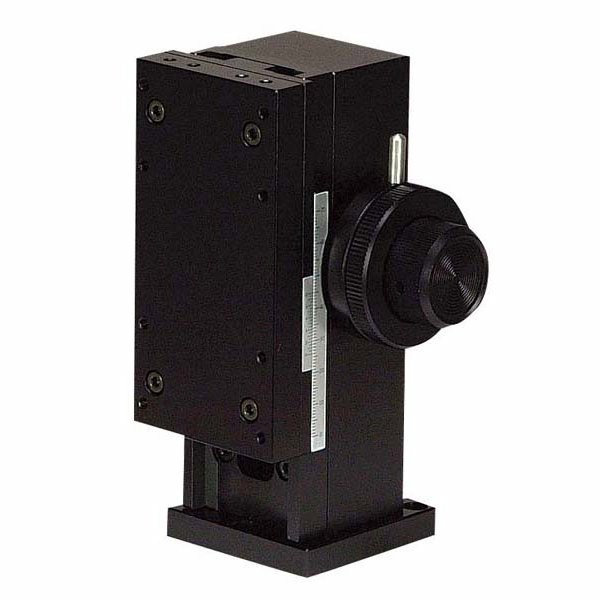

长动作精密Z 轴平台60×115
移动量 ±25mm
平台面 60mm×115mm

产品资料

  • カタログPDF

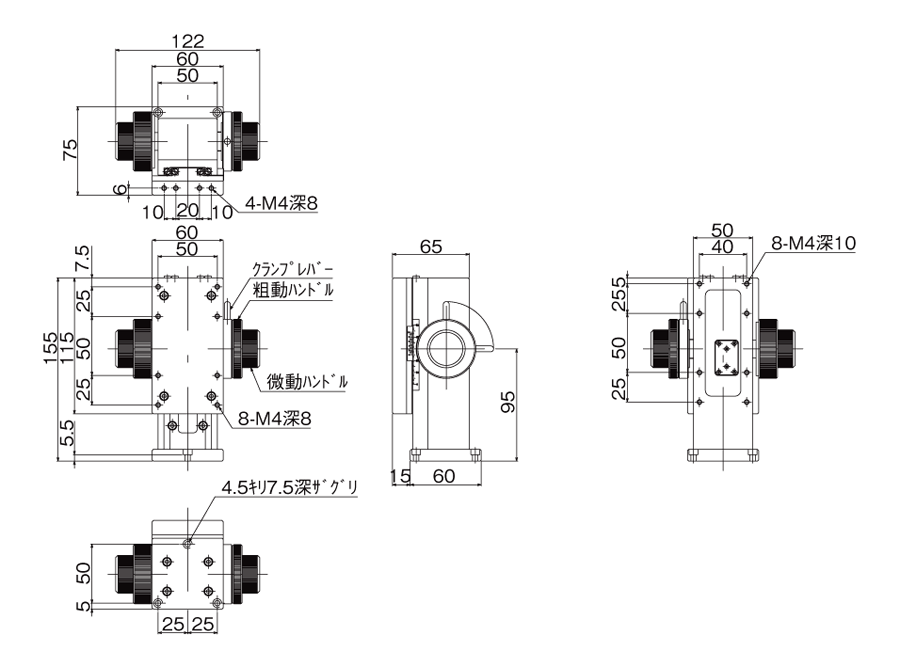

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用V 型槽与交叉滚柱（V-CR 方式）的Z 轴平台。
进给方式使用齿条齿轮，支持大移动量。
可广泛用于相机、传感器等的精密定位用途。
可在任意位置上用夹紧杆固定，保持力高。
可精密校对位置，因此也可以作为显微镜等的对焦模块使用。
▲PAGE TOP

规格

移动方向 Z 轴1 方向
平台面 60mm×115mm
夹紧方式 杆式
进给方式 齿条齿轮式
移动量 ±25mm
移动量/旋钮1圈 粗动1 旋转约6mm、微动1 旋转 约0.68mm
分度值 副尺每格0.05mm
移动导轨 V 型槽与交叉滚柱
移动精度 真直度0.01mm
承重 98N（10㎏f）
质量 1.6㎏
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
