Z升降平台、Z平台

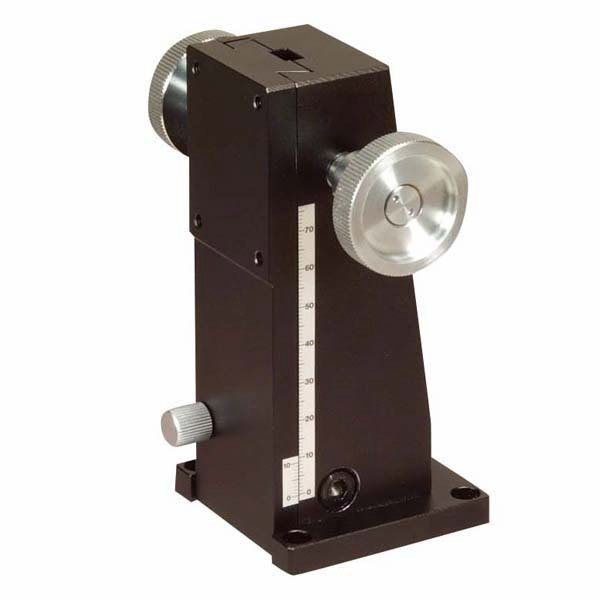

LV-111

1
长动作Z 轴平台40×50
移动量 0～60mm
平台面 40mm×50mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用榫槽（D-T 方式）的Z 轴平台。
进给方式使用齿条齿轮，支持大移动量。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 Z 轴1 方向
平台面 40mm×50mm
夹紧方式 旋钮螺丝式
进给方式 齿条齿轮式
移动量 0～60mm
移动量/旋钮1圈 约18mm
分度值 副尺每格0.1mm
灵敏度 0.1mm
移动导轨 榫
移动精度 真直度0.08mm
承重 39.2N（4kgf）
质量 0.76kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
