Z升降平台、Z平台

LV-947-1

1

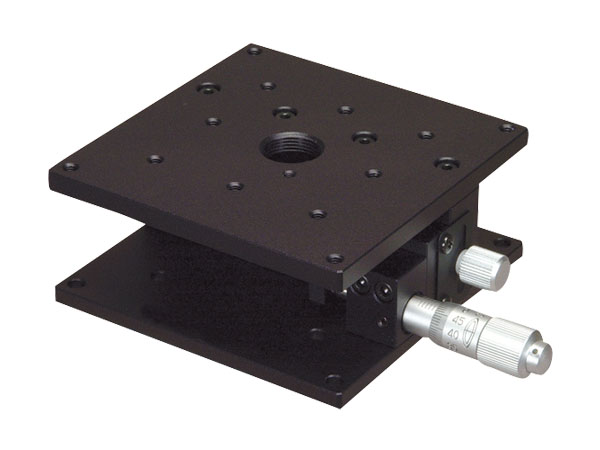

Z 升降平台　90×90
移动量 0～10mm
平台面 90mm×90mm

产品资料

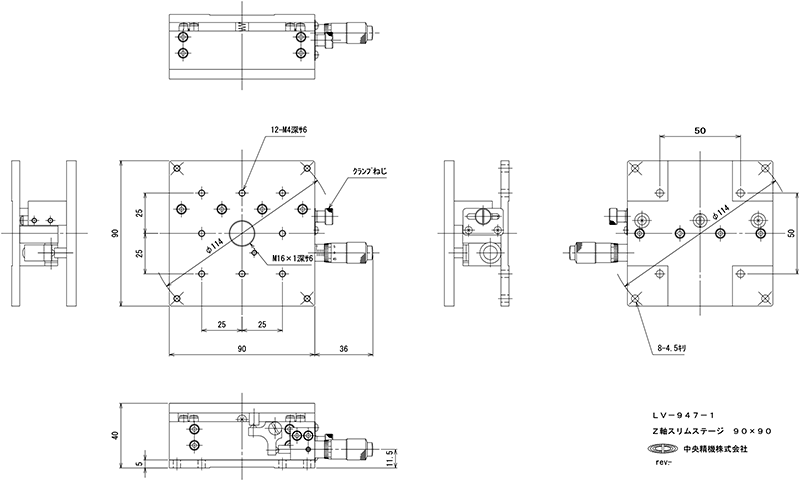

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

升降型的Z 轴平台。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 Z 轴1 方向
平台面 90mm×90mm
夹紧方式 板夹
进给方式 CMH-13FM（标准千分尺）
移动量 0～10mm
移动量/ 旋钮1 圈 0.5mm
分度值 千分尺式0.01mm
灵敏度 0.003mm
移动导轨 HG-VCR（V 型槽与交叉滚柱）
移动精度 真直度（水平･垂直）0.008mm
承重 49N（5kgf）
质量 0.4kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
