旋转平台

RS-111T

1

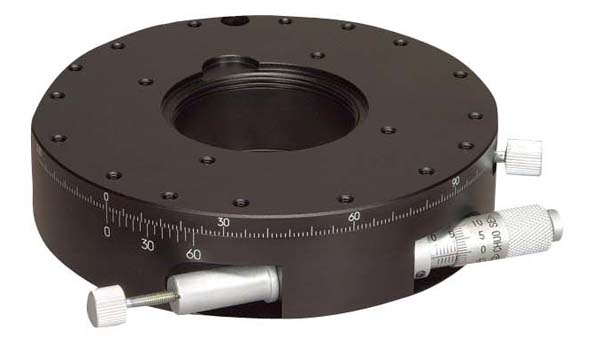

穿透型微动旋转平台　φ125
平台面 φ125mm

产品资料

  • カタログPDF

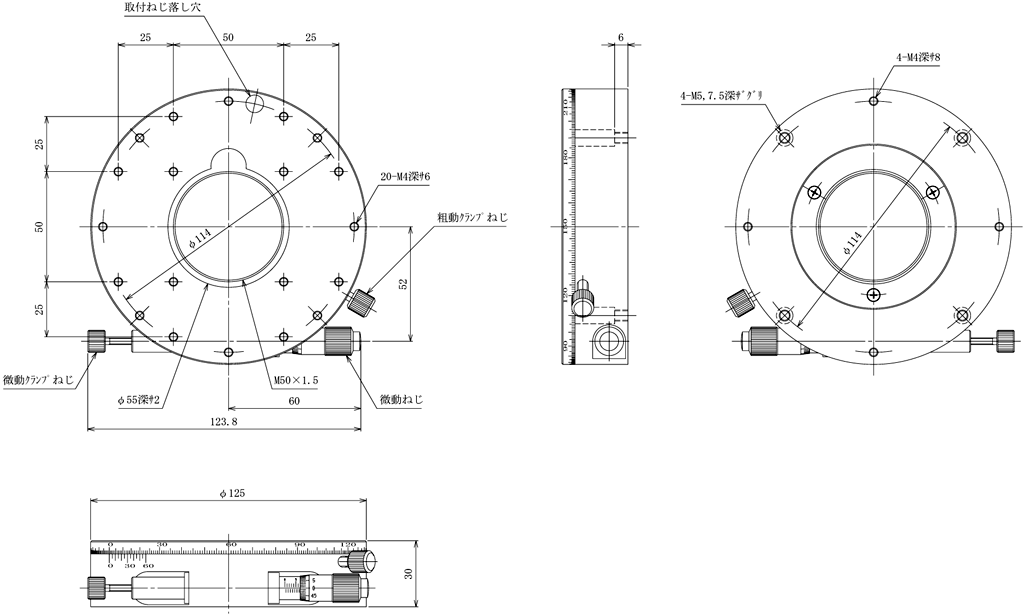

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用配研的穿透型旋转平台。
千分尺测微头的安装有标准（向右）与逆向千分尺（向左）之分，可选择操作方向。
捏住工作台面，粗动可360 度旋转。微动是在粗动夹紧后，用千分尺测微头进行。
粗动与微动都夹紧，可在任意位置上固定。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 旋转方向
平台面 φ125mm
夹紧方式 复合夹紧
操作部安装位置 标准位置
微动进给方式 CMH-13FM（标准千分尺）
移动量 粗动 360°﹑微动±5°
移动量/ 旋钮1 圈 约0.55°
分度值 副尺每格5′ / 千分尺式0.01mm
（1 刻度约0.011°）
灵敏度 12″
移动导轨 配研
平行度 0.05mm
心円度 0.05mm
面摆动 0.03mm
承重 29.4N（3kgf）
质量 1kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
