旋转平台

RS-313

1

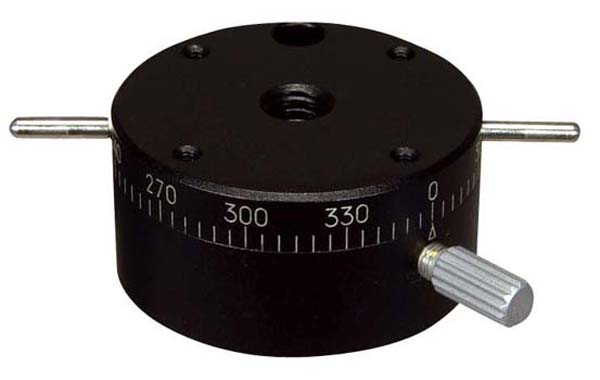

旋转平台　φ30
平台面 φ30mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

微动进给的旋转平台。
各平台都捏住工作台面，粗动可360 度旋转。
可广泛用于相机、传感器、工件等的精密定位用途。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 旋转方向
平台面 φ30mm
夹紧方式 旋钮螺丝式
操作部安装位置 －
微动进给方式 －
移动量 粗动 360°
移动量/ 旋钮1 圈 －
分度值 刻度每格5°
灵敏度 －
移动导轨 配研
平行度 -
心円度 -
面摆动 -
承重 19.6N（2kgf）
质量 0.04kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
