旋转平台

RS-127

1

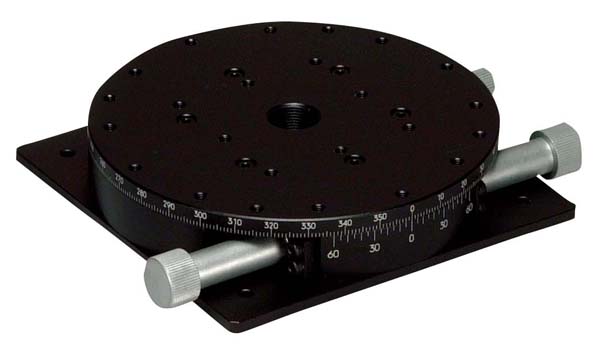

齿轮式旋转细窄平台φ125
平台面 φ125mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

进给方式使用蜗杆齿轮的旋转平台。
可360 度微动进给。
可在任意位置上夹紧固定。
各平台都捏住工作台面，粗动可360 度旋转。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 旋转方向
平台面 φ125mm
夹紧方式 旋钮螺丝式
操作部安装位置 双手轮
微动进给方式 蜗杆齿轮
移动量 微动 360°
移动量/ 旋钮1 圈 约2.5°
分度值 副尺每格5′
灵敏度 －
移动导轨 配研
平行度 0.05mm
心円度 0.05mm
面摆动 0.03mm
承重 49N（5kgf）
质量 1kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
