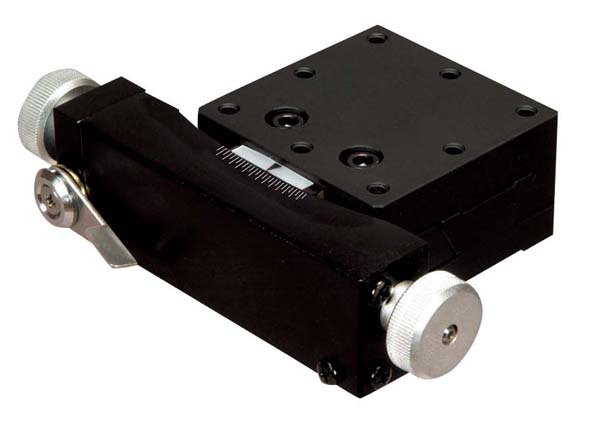

倾斜平台

TS-R411

1
卧式测角平台　40×40
移动量 ±6°
平台面 40mm×40mm

产品资料

  • カタログPDF

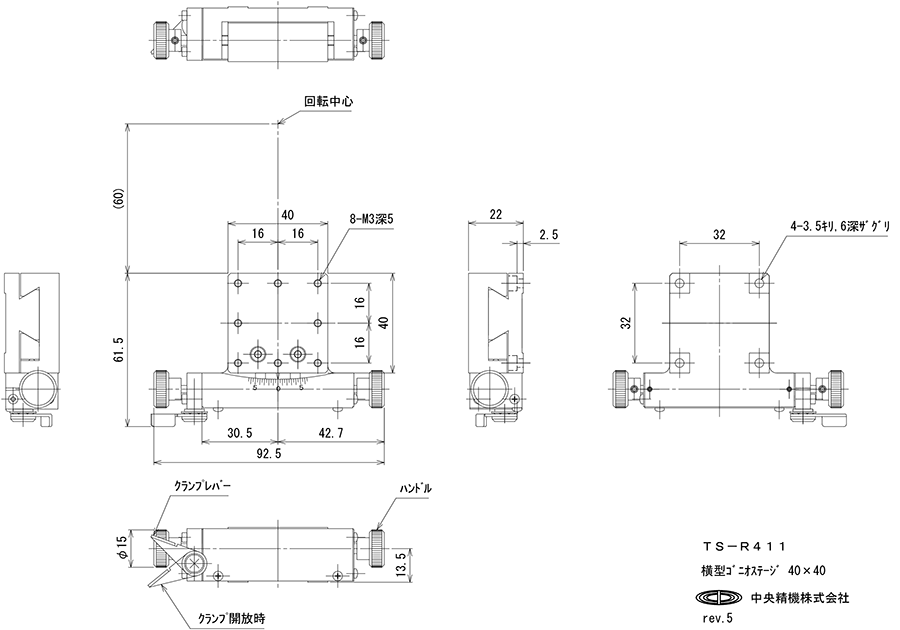

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

具有旋转中心的长动作、高承重的1 轴倾斜平台。
可以与旋转中心高度不同的TS-611 组合，以同一旋转中心组成2 轴的倾斜平台。
移动导轨使用榫槽（D-T 方式）。
可广泛用于相机、传感器、各种实验夹具等的定位用途。
▲PAGE TOP

规格

移动方向 旋转1 方向
平台面 40mm×40mm
夹紧方式 杆式
进给方式 精密丝杆、复合联轴器式
移动量 ±6°
移动量/ 旋钮1 圈 约16′8″
分度值 刻度每格30′
移动导轨 榫
旋转中心（平台上面起） 80mm
旋转中心精度 －
承重 19.6N（2kgf）
质量 0.4kg
主要材质/表面处理 黄铜/ 硬质黑色铬
