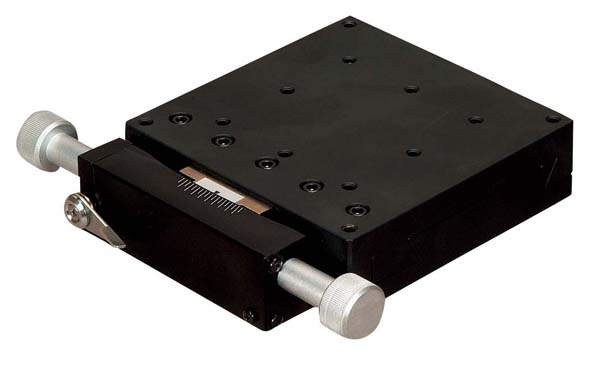

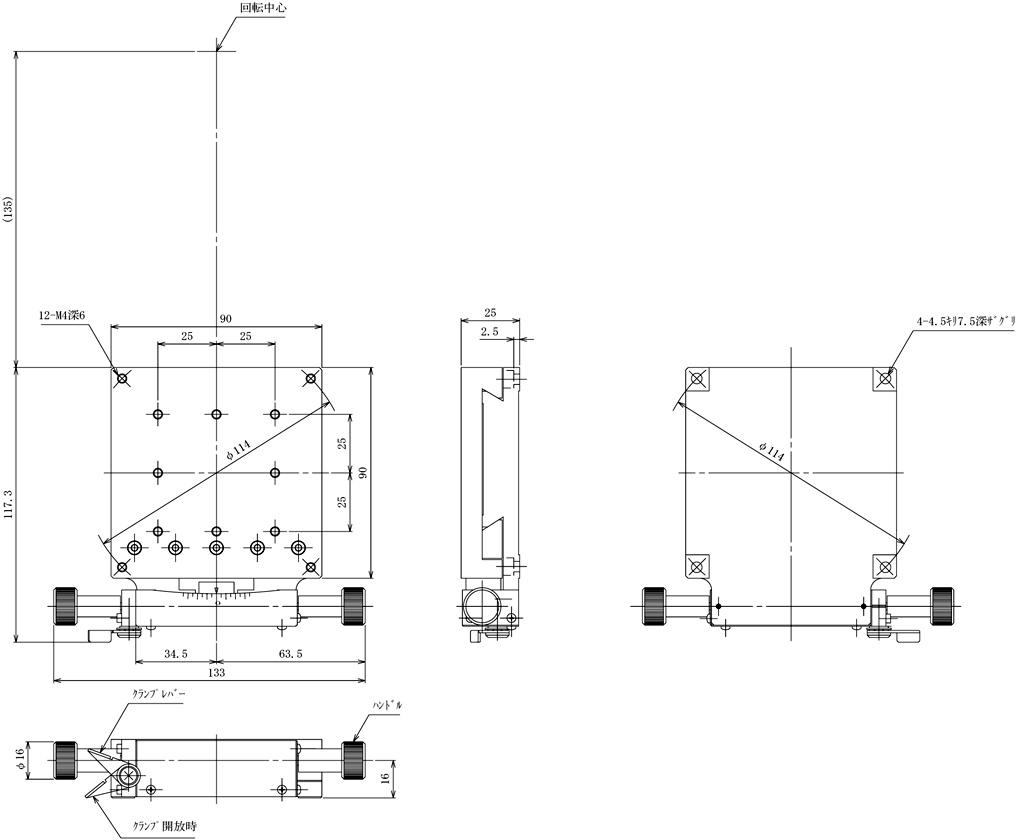

倾斜平台

TS-R912

1
卧式测角平台　90×90
移动量 ±3.5°
平台面 90mm×90mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

具有旋转中心的长动作、高承重的1 轴倾斜平台。
可以与旋转中心高度不同的TS-611 组合，以同一旋转中心组成2 轴的倾斜平台。
移动导轨使用榫槽（D-T 方式）。
可广泛用于相机、传感器、各种实验夹具等的定位用途。
▲PAGE TOP

规格

移动方向 旋转1 方向
平台面 90mm×90mm
夹紧方式 杆式
进给方式 精密丝杆、复合联轴器式
移动量 ±3.5°
移动量/ 旋钮1 圈 约7′15″
分度值 刻度每格30′
移动导轨 榫
旋转中心（平台上面起） 180mm
旋转中心精度 φ0.1mm
承重 39.2N（4kgf）
质量 1.6kg
主要材质/表面处理 黄铜/ 硬质黑色铬
