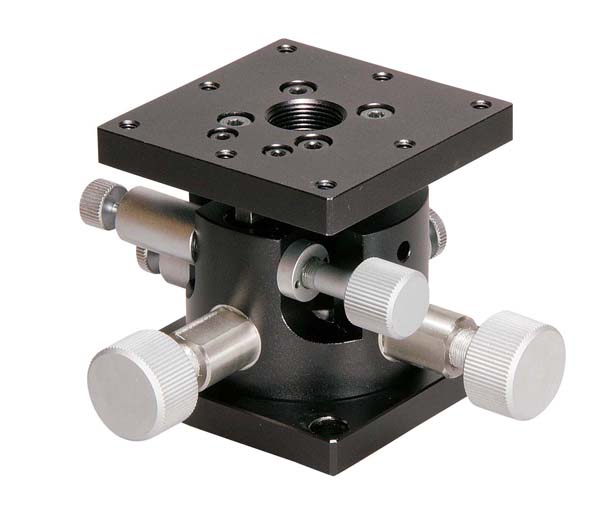

倾斜旋转平台

TD-605

1
倾斜旋转平台　60×60
移动量/ 旋钮1 圈 倾斜1.68°、旋转约1.64°
平台面 60mm×60mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

可倾斜2 方向、旋转1 方向移动的1 台3 角色的平台。
倾斜方向及旋转方向分别带有夹子，可在任意位置上固定。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 倾斜2 方向、旋转1 方向
平台面 60mm×60mm
移动量 倾斜±3°、旋转±3°
移动量/ 旋钮1 圈 倾斜1.68°、旋转约1.64°
承重 19.6N（2kgf）
质量 0.5kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
