製品情報

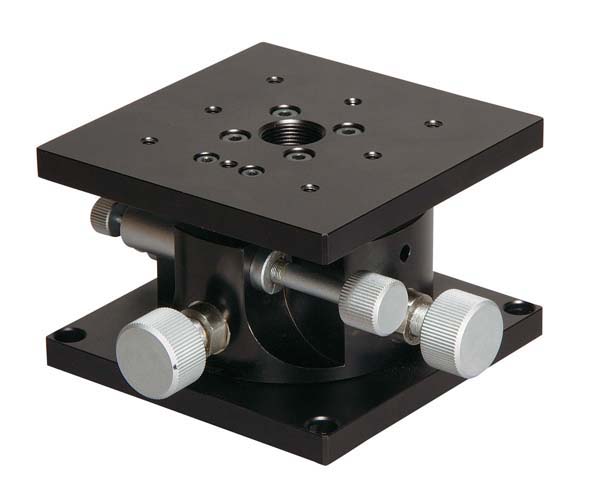

倾斜旋转平台

TD-905

1
倾斜旋转平台　90×90
移动量/ 旋钮1 圈 倾斜1.68°、旋转约1.15°
平台面 90mm×90mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

可倾斜2 方向、旋转1 方向移动的1 台3 角色的平台。
倾斜方向及旋转方向分别带有夹子，可在任意位置上固定。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 倾斜2 方向、旋转1 方向
平台面 90mm×90mm
移动量 倾斜±3°、旋转±3°
移动量/ 旋钮1 圈 倾斜1.68°、旋转约1.15°
承重 29.4N（3kgf）
质量 0.8kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
▲PAGE TOP

补充
