製品情報

XZ、YZ、XYZ平台

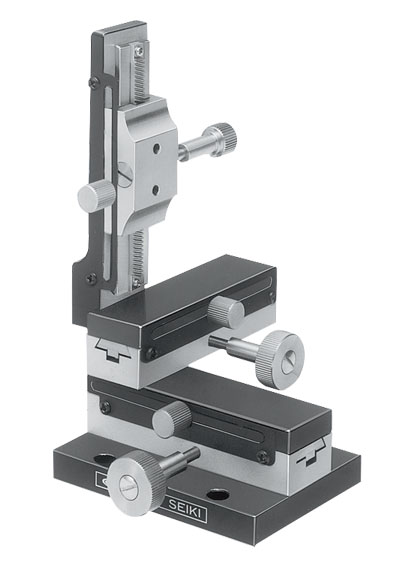

LT-211-1CL

1
O 型机械座（无镜筒座）（带夹子）
移动量 ±30mm
平台面 25mm×25mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用榫槽（D-T 方式）的移动模块。
进给方式使用齿条齿轮，支持大移动量。
可广泛用于相机、传感器等的精密定位用途。
分为无夹子、带夹子。
▲PAGE TOP

规格

移动方向 XYZ 轴3 方向
平台面 25mm×25mm
夹紧方式 板夹
进给方式 齿条齿轮式
移动量 ±30mm
移动量/ 旋钮1 圈 约18mm
分度值 －
移动导轨 榫
承重 9.8N（1kgf）
质量 1.3kg
主要材质/表面处理 黄铜/ 铬、涂装
