XZ、YZ、XYZ平台

LT-214-1

1

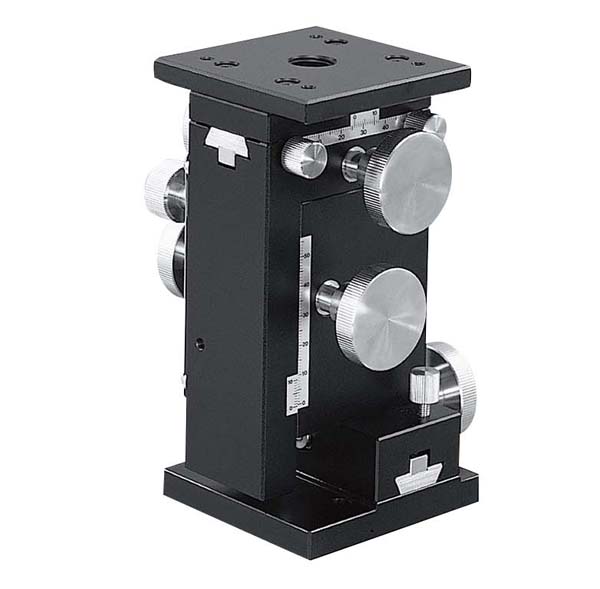

X·Y·Z 轴机械座76×76（带夹子）（粗动手轮式）
移动量 XY 轴±25mm、Z 轴0 ～ 50mm
平台面 76mm×76mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用榫槽（D-T 方式）的移动模块。
进给方式使用齿条齿轮，支持大移动量。
可广泛用于相机、传感器等的精密定位用途。
可在任意位置上夹紧固定，保持力高。
▲PAGE TOP

规格

移动方向 XYZ 轴3 方向
平台面 76mm×76mm
夹紧方式 XY 轴 旋钮螺丝式、Z 轴 重载荷用板夹
进给方式 齿条齿轮式
移动量 XY 轴±25mm、Z 轴0 ～ 50mm
移动量/ 旋钮1 圈 约18mm
分度值 副尺每格0.1mm
移动导轨 榫
承重 49N（5kgf）
质量 2kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
