XZ、YZ、XYZ平台

LT-613

1
小型X·Y·Z 轴机械平台60×60
移动量 XY 轴±10mm、Z 轴0 ～ 20mm
平台面 60mm×60mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

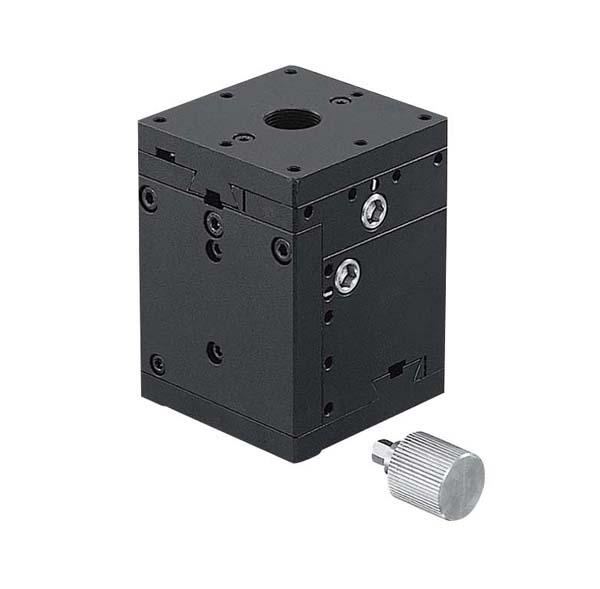

X·Y·Z 轴3 方向可移动的块式的平台。
手轮是分离式的，各面都没有凸起物。除了附带的手轮以外，还能使用市售的六角扳手。
夹紧螺丝的紧固用六角扳手进行。最适合调整后不希望移动的用途。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 XYZ 轴3 方向
平台面 60mm×60mm
夹紧方式 六角扳手式
进给方式 齿条齿轮式
移动量 XY 轴±10mm、Z 轴0 ～ 20mm
移动量/ 旋钮1 圈 约19.5mm
分度值 －
移动导轨 榫
承重 19.6N（2kgf）
质量 0.8kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
