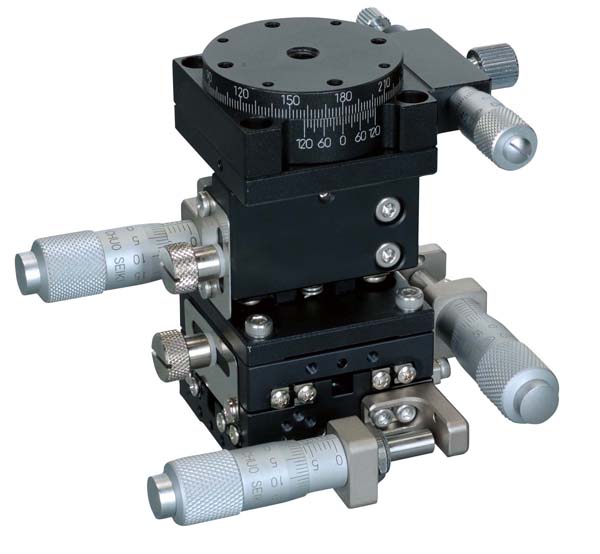

| 移动方向 |
XYZ 旋转4 方向 |
| 平台面 |
φ39mm |
| 夹紧方式 |
XYZ 轴 板夹、旋转轴 复合夹紧 |
| 操作部安装位置 |
XY 轴 侧面 |
| 进给方式 |
XYZ 轴 CMH-13RM、旋转 CMH-6.5RA(各轴标准千分尺) |
| 移动量 |
XY轴±6.5mm、Z轴0～10mm、回転轴 粗动360°、微动±5° |
| 移动量/ 旋钮1 圈 |
XYZ轴0.5mm、回転轴 约0.99° |
| 分度值 |
XYZ 轴 千分尺式0.01mm、旋转轴 副尺每格10′ /千分尺式0.01mm（1 刻度约0.020°） |
| 灵敏度 |
XYZ 轴 0.003mm |
| 移动导轨 |
XYZ 轴 HG-VCR（V 型槽与交叉滚柱）、旋转轴 配研 |
| 移动精度 |
真直度 XY 轴0.002mm、Z 轴0.003mm、圆度 旋转轴0.05mm、面摆动 旋转轴0.02mm |
| 承重 |
14.7N(1.5kgf) |
| 质量 |
0.50kg |
| 主要材质/表面处理 |
XY 旋转轴 铝合金/ 黑色氧化铝处理梨皮底、Z 轴 不锈钢、铝合金/ 黑色氧化铬、黑色氧化铝处理梨皮底 |
