XYZ旋转平台

TR-3047-SR1

1

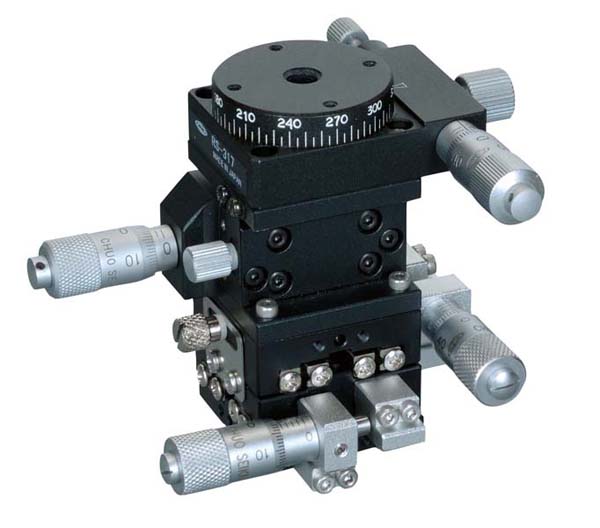

高级铝合金XYZ 旋转平台 30×30（对称型）
移动量 XY轴±3mm、Z轴0～5mm、回転轴 粗动360°、微动±5°
平台面 φ30mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

组合了高级铝合金XY 平台与轻量的Z 轴及旋转轴平台的XYZ 旋转平台。
有标准型、对称型，可左右对称构成。
可广泛用于相机、传感器、工件等的精密定位用途。

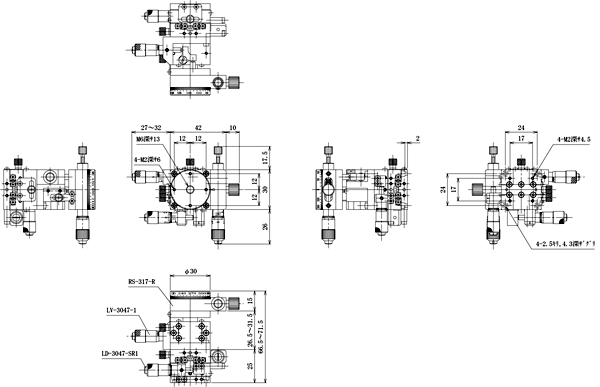

※Z 平台不是左右对称。详细内容见各产品的外观图。
▲PAGE TOP

规格

移动方向 XYZ 旋转4 方向
平台面 φ30mm
夹紧方式 XYZ 轴 板夹、旋转轴 复合夹紧
操作部安装位置 XY 轴 侧面
进给方式 XY 轴　CMH-6.5RA、Z 轴　CMH-6.5F、旋转轴　CMH-6.5RA( 各轴标准千分尺)
移动量 XY轴±3mm、Z轴0～5mm、回転轴 粗动360°、微动±5°
移动量/ 旋钮1 圈 XYZ轴0.5mm、回転轴 约1.36°
分度值 XYZ 轴　千分尺式0.01mm、旋转轴　刻度每格2° / 千分尺式0.01mm（1 刻度约0.027°）
灵敏度 XYZ 轴　0.003mm
移动导轨 XY 轴　HG-VCR（V 型槽与交叉滚柱）、Z 轴 　V 型槽与交叉滚柱、旋转轴　配研
移动精度 真直度　XY 轴0.002mm、Z 轴0.003mm、圆度　旋转轴0.02mm、面摆动　旋转轴0.02mm
承重 9.8N(1kgf)
质量 0.28kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
