自动对焦显微镜

AF-RF

1

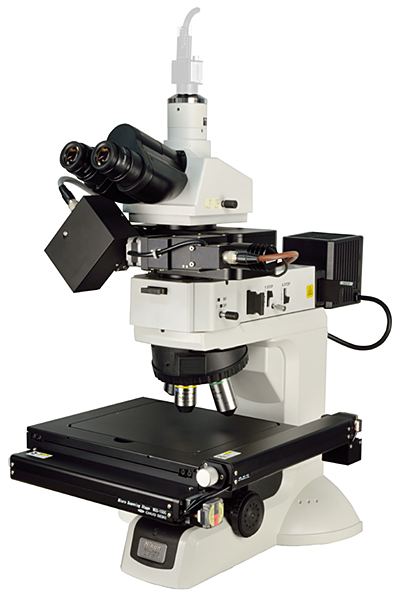

自动对焦显微镜（显微镜内置式）

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 技術資料
▲PAGE TOP

特长

尺寸紧凑，可编入在线的加工· 测量机。
支持株式会社尼康制物镜CF/IC 系列、CFI60 系列、奥林巴斯株式会社制物镜UIS2 系列及株式会社三丰制物镜。
自动对焦显微镜对玻璃· 塑料等透明体的表面最适合。

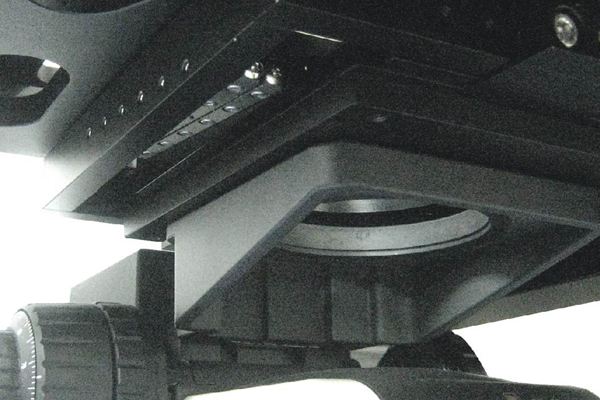

AF-RF 能使市售显微镜自动对焦。利用中央精机独创的薄型插入式驱动部，不改造微动轮部分即可高速随动驱动。

AF介绍电影（※单击图像在新窗口中打开）
▲PAGE TOP

规格

物镜、显微镜 尼康、奥林巴斯
驱动部　型号 AF-261ZA
驱动部　最小分辨率 0.078μｍ
驱动部　移动量 2mm
合焦方式 线传感器方式
搜索范围 ±250μm（物镜20×）
搜索时间 0.3 秒以内/ 搜索（以上条件时）
AF精度 焦点深度的1/4
附件 传感器用机器人电缆、图案用机器人电缆、马达用机器人电缆　各3m 标准（但最大可支持到15m）
目标样品 金属表面，玻璃表面，塑料表面，纸张等
▲PAGE TOP

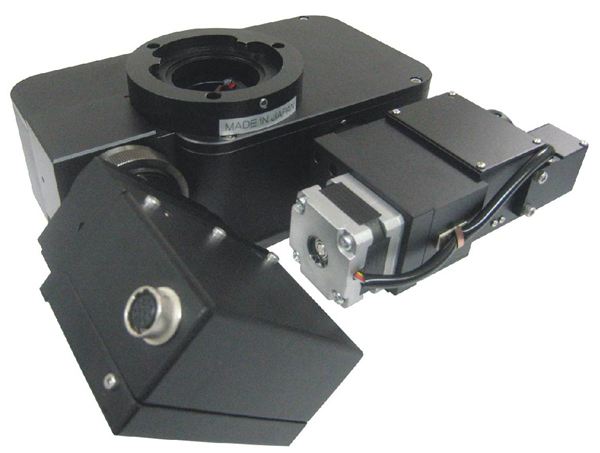

说明 照片

▲PAGE TOP

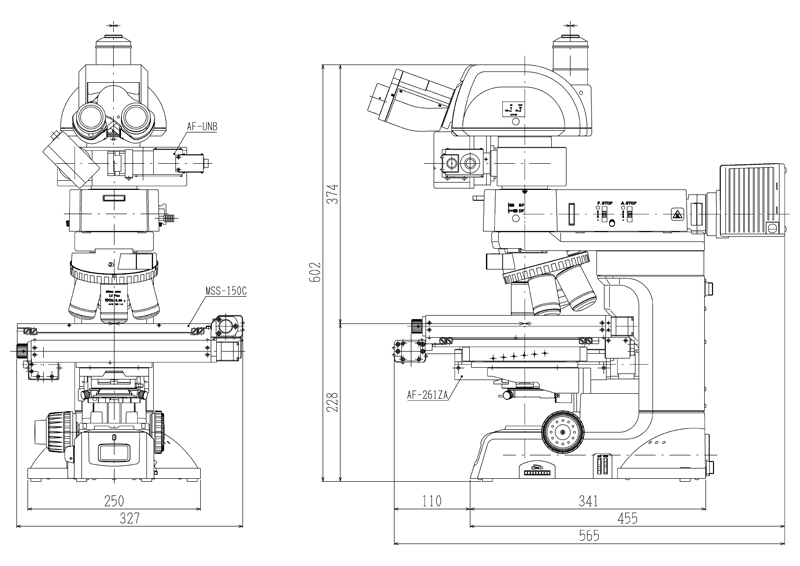

说明 图

▲PAGE TOP

补充
