物镜

OB-1

1

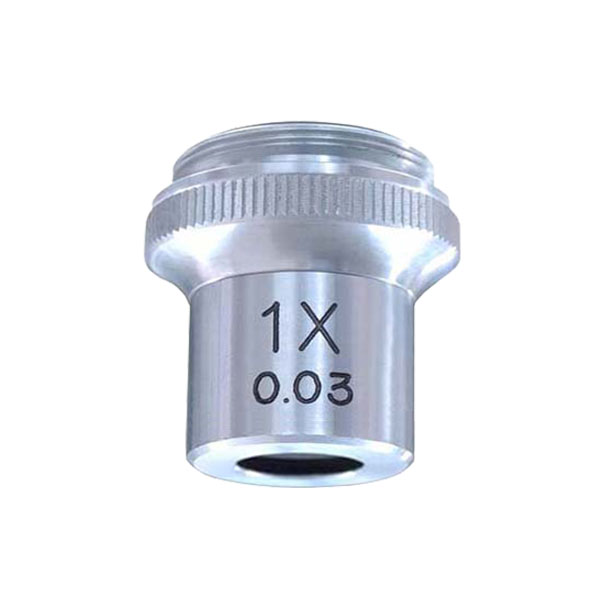

物镜　1×
倍率 1×

产品资料

  • カタログPDF

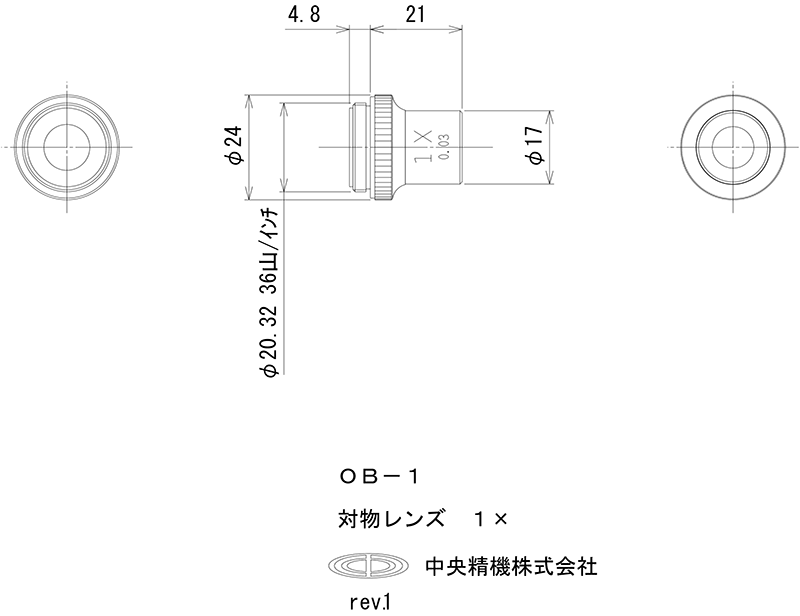

  • 図面PDF
  • 図面DXF
  • 技術資料
▲PAGE TOP

特长

工作显微镜“TOOL SCOPE”用的物镜。
安装螺纹为 36 牙/ 英寸 φ20.32（JIS B 7141）。
TOOL SCOPE 是中央精机株式会社的注册商标。
▲PAGE TOP

规格

倍率 1×
N.A. 0.03
焦点距离 84.1mm
分辨率 12.47μm　（计算值）
补充资料 ※ N.A.（Numerical Aperture）：决定开口数、镜头性能（分辨率、亮度、焦点深度）的指标之1，N.A. 越大，分辨率越高，像越亮，焦点深度越窄。
※ 设计用于机械筒长163mm。
