定心显微镜

TS-FLA-32

1

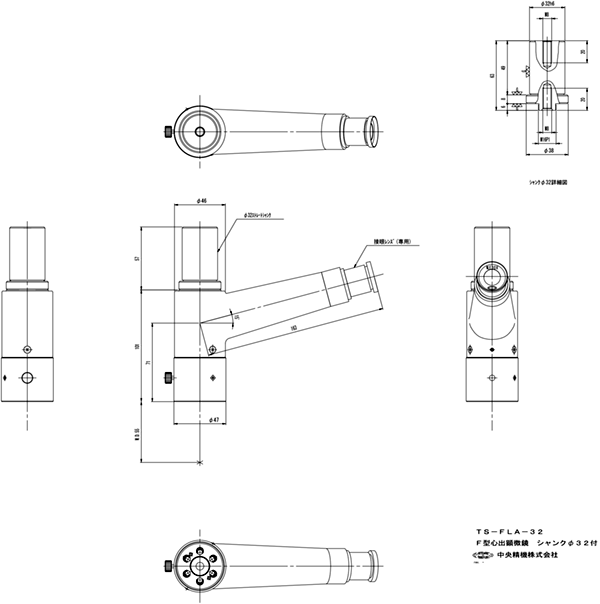

F 型定心显微镜　带φ32 柄
物镜 2×
目镜 WF10×

产品资料

  • 図面PDF
  • 図面DXF
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

定心显微镜如使用机械例所示，安装在机床的主轴（刀具轴）上，通过将被加工物等的基点对准显微镜的中心，可容易地进行定心。
根据柄的种类划分产品编号。
特殊柄（提供）及特殊刻度板另行承接制作。
▲PAGE TOP

规格

柄 φ32mm
物镜 2×
目镜 WF10×
刻度板 同心圆十字线
综合倍率 20×
动作距离（Working Distance） 55mm
实际视野 φ8mm
定心精度 ±0.005mm（出厂时）　※ 直柄根据机床的安装卡盘不同，定心精度有变化。
光源 白色LED照明
电源 LED 照明用电源（带AC 适配器、可用4 节5 号碱性电池驱动）
补充资料 所用机器的示例：万能铣床，夹具钻孔机，卸料加工机，中古鲁机，钻孔机，金刚石切割机
