STRAIGHTOR

TC-3

1
真直度测量机STRAIGHTOR

产品资料

  • カタログPDF
▲PAGE TOP

特长

  • 同时测量直线运动的4 个误差成分（水平·垂直·横摆·俯仰）的真直度测量机。利用这种同时测量，可缩短测量时间，提高测量的可靠性。
  • 光源采用半导体激光、传感器采用CCD/CMOS，确保了高稳定性。
  • 采用可见光半导体激光，能直接看到光束，容易进行调校。
  • 标准附带可微调的检出块。
  • 外部接口配置RS-232C。
  • 备有选购品的光轴调节用可调节底座、三脚架。
▲PAGE TOP

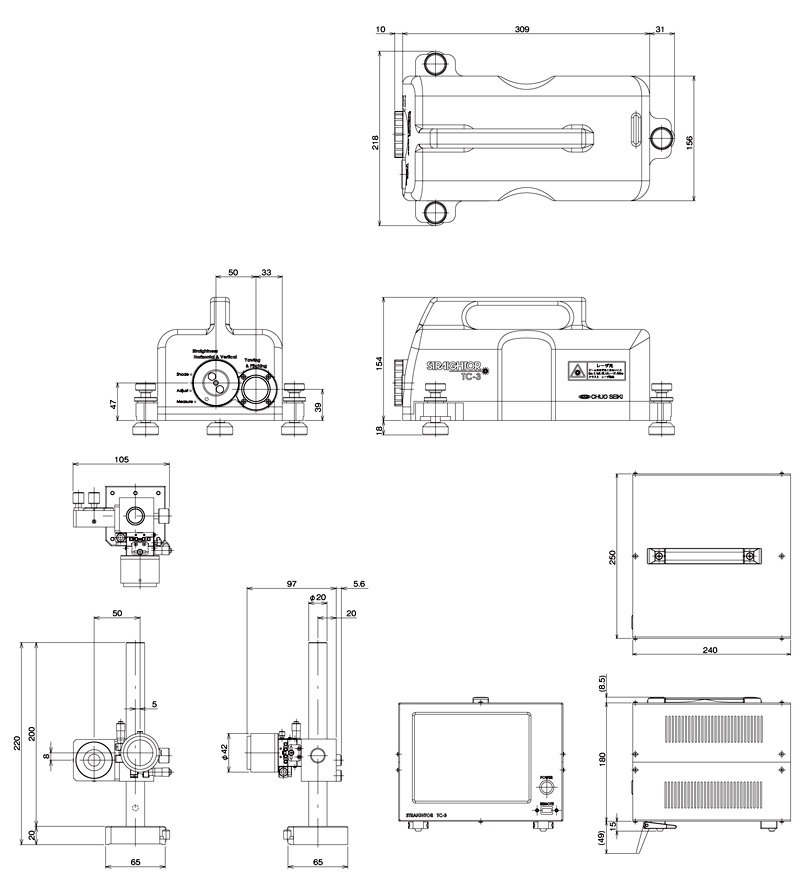

外形规格

　　　　　　　　　　　　　　　　　
产品编号 TC-3
光源 半导体激光（640 nm 附近　输出0.5 mW 以下）
测量距离 2,500mm 以内
电源 AC100V（AC 适配器）
外部接口 RS-232C
质量 光源部：约10kg、检出块：约1.5kg、计数器：约3kg
精度保证工作温度 20±1℃
尺寸 W218㎜×D350㎜×H172㎜
测量距离：～ 1,000mm 测量距离：～ 2,500mm
项目 分度值 测量范围 测量精度 测量范围 测量精度
位移测量 水平　H 0.1μm ±100μm ±1μm ±100μm ±3μm
垂直　V 0.1μm ±100μm ±1μm ±100μm ±3μm
横摆　Y 0.1sec ±120sec ±1sec ±120sec ±2sec
俯仰　P 0.1sec ±120sec ±1sec ±120sec ±2sec
▲PAGE TOP

概要

真直度测量机STRAIGHTOR TC-3 以激光为基准，使用CCD/CMOS 传感器，利用激光的直进性、直角棱镜的特性、准直仪的原理，高精密地同时测量物体直进运动时产生的误差成分的6 要素中的4 要素（与运动方向成直角的平面内的位移2 个成分与横摆、俯仰）。

主要用途

  • 精密测量机等的XY 平台的真直度
  • 各种机床的床身及XY 工作台的真直度
  • 直线导轨的真直度测量
