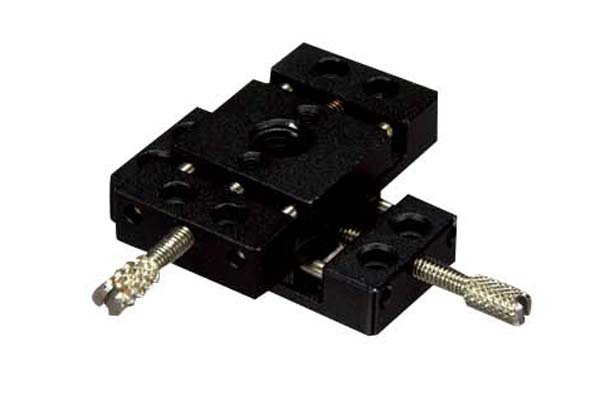

微型平台

LD-M61-C6M

1
微型平台
移动量 ±1.7mm
平台面 12mm×13mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

超小型且非常轻量的X 轴/XY 轴方向的微动模块。
可广泛用于小型传感器、微光学件、针孔等精密定位用途。
移动导轨使用轴滑动，因此动作平滑稳定。
平台中心是穿透孔。
▲PAGE TOP

规格

移动方向 XY 轴2 方向
平台面 12mm×13mm
进给方式 进给丝杆P=0.4mm
移动量 ±1.7mm
移动量/ 旋钮1 圈 0.4mm
移动导轨 轴滑动
移动精度 真直度0.05mm
承重 4.9N（0.5kgf）
质量 0.01kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
