丝杆式平台

SRS-1

1
小型导轨平台（X 轴）
移动量 ±5mm
平台面 30mm×30mm

产品资料

  • カタログPDF

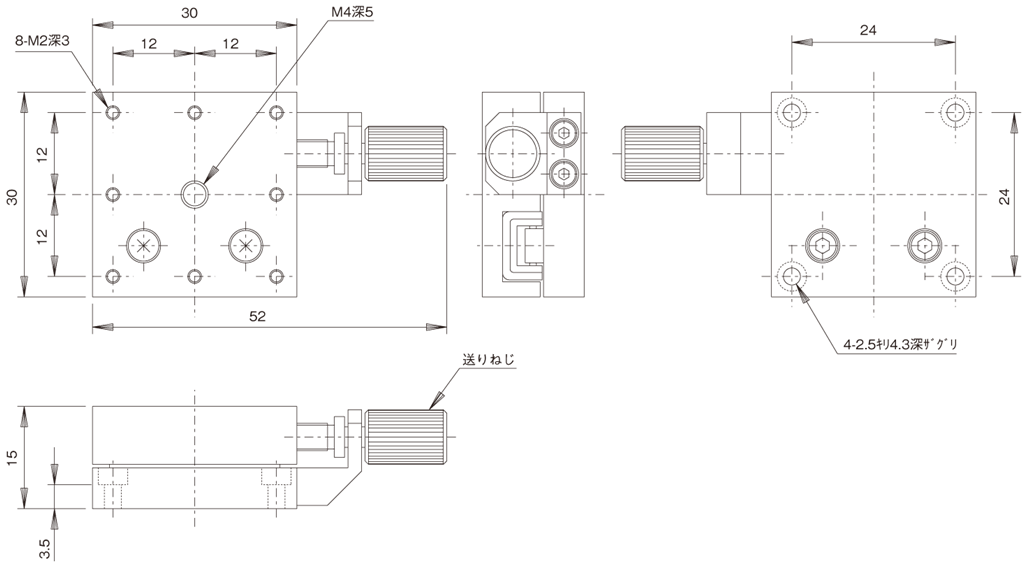

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 技術資料
▲PAGE TOP

特长

进给方式不同的30mm×30mm 尺寸的X 轴方向的移动模块。
SRS-1 的进给方式使用0.5mm 螺距的进给丝杆，可微调。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 X 轴1 方向
平台面 30mm×30mm
进给方式 进给丝杆P=0.5mm
移动量 ±5mm
移动量/ 旋钮1 圈 约0.5mm
分度值 －
移动导轨 滚珠滑动
移动精度 真直度0.01mm
承重 9.8N（1.0kgf）
质量 0.045kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
