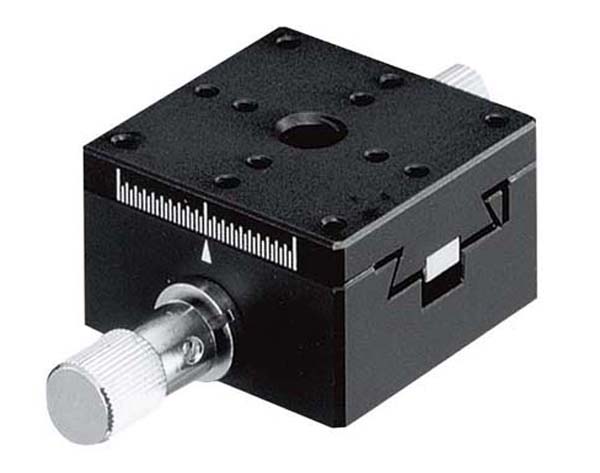

丝杆式平台

LS-311

1
DT X 轴平台　30×30
移动量 ±8mm
平台面 30mm×30mm

产品资料

  • カタログPDF

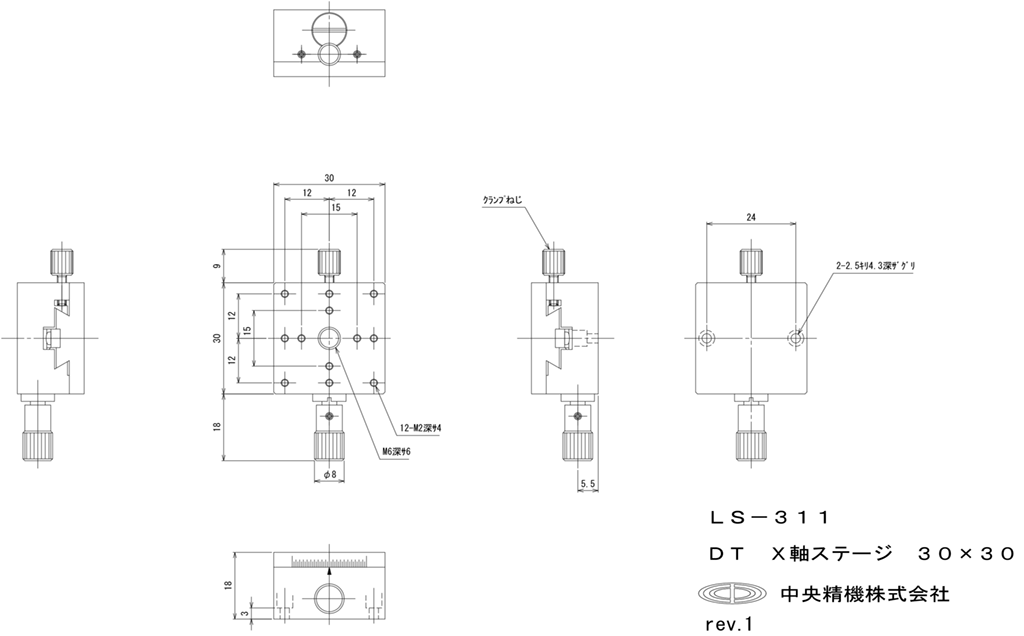

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

进给方式不同的30mm×30mm 尺寸的X 轴方向的移动模块。
LS-311 的进给方式使用齿条齿轮式，支持大移动量。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 X 轴1 方向
平台面 30mm×30mm
进给方式 齿条齿轮式
移动量 ±8mm
移动量/ 旋钮1 圈 约18mm
分度值 1mm
灵敏度 0.5mm
移动导轨 榫
移动精度 真直度0.03mm
承重 4.9N（0.5kgf）
质量 0.11kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
