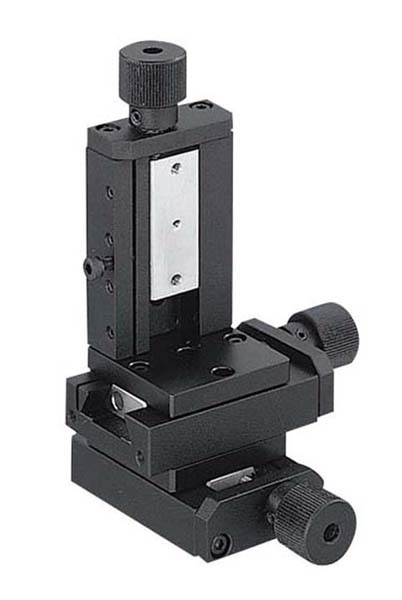

丝杆式平台

RM-XYZ

1
X・Y・Z 轴丝杆式平台
移动量 ±5mm
平台面 30mm×11mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用榫槽（D-T 方式），进给方式使用进给丝杆。
可广泛用于相机、传感器等的精密定位用途。
可在任意位置上夹紧固定，保持力高。
▲PAGE TOP

规格

移动方向 XYZ 轴3 方向
平台面 30mm×11mm
进给方式 进给丝杆P=0.5mm
移动量 ±5mm
移动量/ 旋钮1 圈 约0.5mm
分度值 －
移动导轨 榫
移动精度 真直度0.03mm
承重 4.9N（0.5kgf）
质量 0.19kg
主要材质/表面处理 黄铜（工作台）、铝合金（底座）/ 铬、黑色氧化铝处理梨皮底
