XY平台

LD-7042-S8-2

1

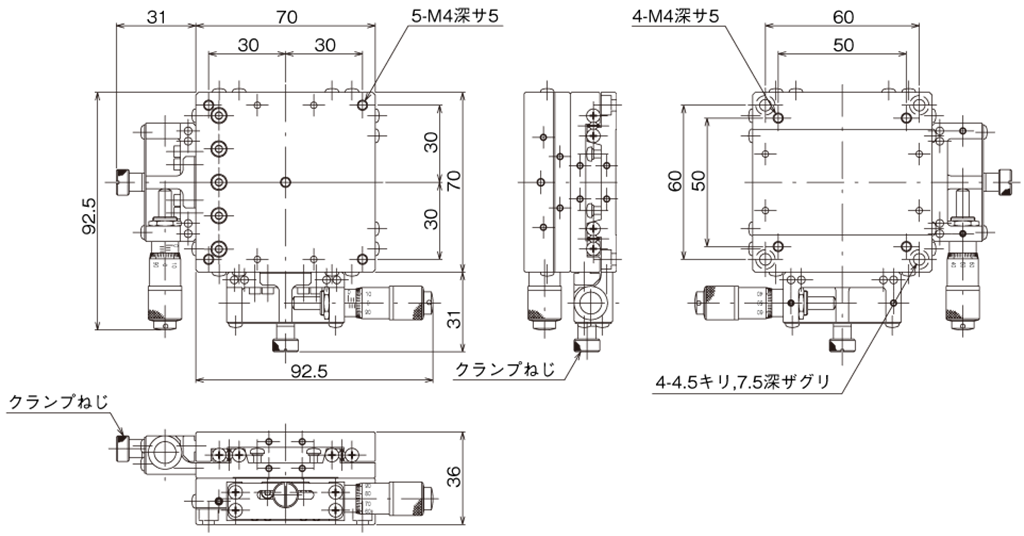

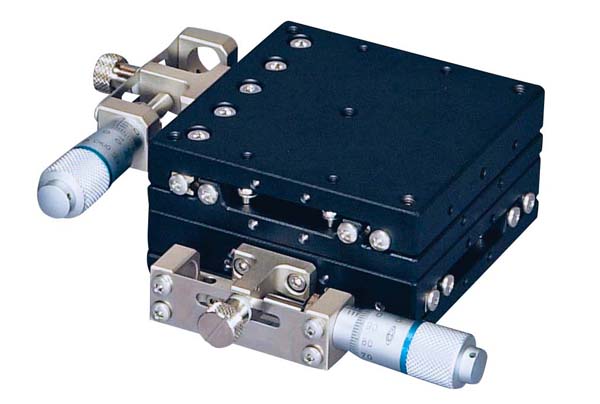

高级XY 平台　70×70（标准型）
移动量 ±3mm
平台面 70mm×70mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

采用HG-VCR 方式的高精度、高刚性平台。
有标准型、对称型，可左右对称构成。
进给方式有进给丝杆、标准千分尺、细牙螺纹千分尺、数显千分尺。
夹紧方式为板夹。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

平台面 70mm×70mm
夹紧方式 操作侧板夹（平台的进给与夹紧可在同一面上进行）
操作部安装位置 侧面
进给方式 MHS4-6.5FPA（细牙螺纹千分尺）
移动量 ±3mm
移动量/ 旋钮1 圈 0.1mm
分度值 千分尺式0.002mm
灵敏度 0.001mm
移动导轨 HG-VCR（V 型槽与交叉滚柱）
移动精度HV 真直度（水平･垂直）0.001mm
移动精度YP 横摆15sec、俯仰25sec
容许力矩载荷 横摆　1500N・cm、俯仰　1500N・cm、翻滚　1500N・cm
力矩刚性 横摆刚性　0.08sec/N・cm、俯仰刚性　0.06sec/N・cm、翻滚刚性　0.06sec/N・cm
平行度 0.030mm
运动的平行度 0.014mm
XY正交度 0.010mm
承重 239.1N（24.4kgf）
质量 1.2kg
主要材质/表面处理 不锈钢/ 黑色氧化铬
