Z升降平台

LV-3047-1

1

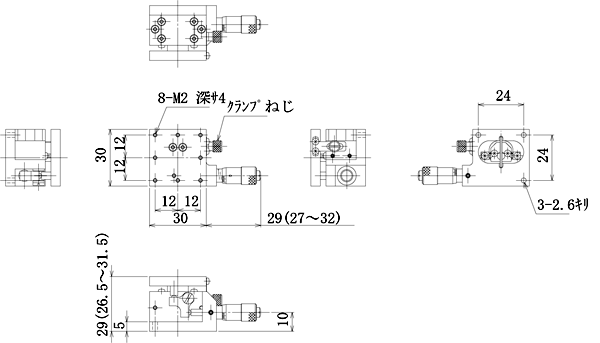

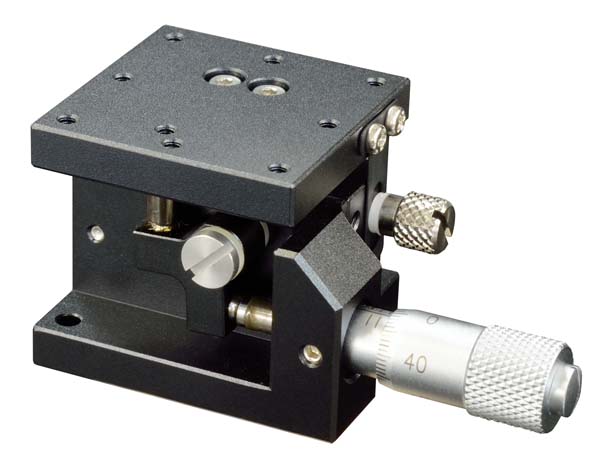

高级铝合金Z 升降平台　30×30
移动量 0～5mm
平台面 30mm×30mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

升降型的小型轻量Z 平台。
移动导轨使用V 型槽与交叉滚柱（V-CR 方式）。
可广泛用于传感器、工件等的精密定位用途。
▲PAGE TOP

规格

平台面 30mm×30mm
夹紧方式 板夹
操作部安装位置 CMH-6.5F（标准千分尺）
移动量 0～5mm
移动量/ 旋钮1 圈 0.5mm
分度值 千分尺式0.01mm
灵敏度 0.003mm
移动导轨 V 型槽与交叉滚柱
移动精度 真直度（水平･垂直）0.003mm
容许力矩载荷 横摆　70N·cm、俯仰　50N·cm、翻滚　100N·cm
力矩刚性 横摆刚性 45sec/N·cm、俯仰刚性 5.5sec/N·cm、翻滚刚性 2.5sec/N·cm
平行度 0.1mm
运动的垂直度 0.01mm
承重 14.7N（1.5kgf）
质量 0.07kg
主要材质/表面处理 不锈钢、铝合金（工作台、底座）/ 黑色氧化铬、黑色氧化铝处理梨皮底
