Z升降平台

LV-4042-8

1

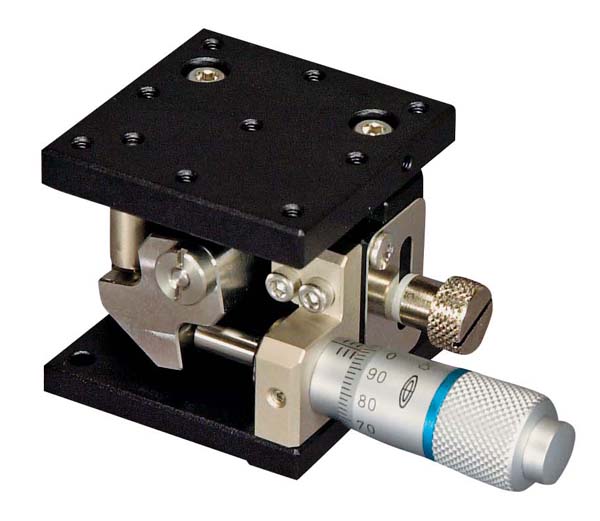

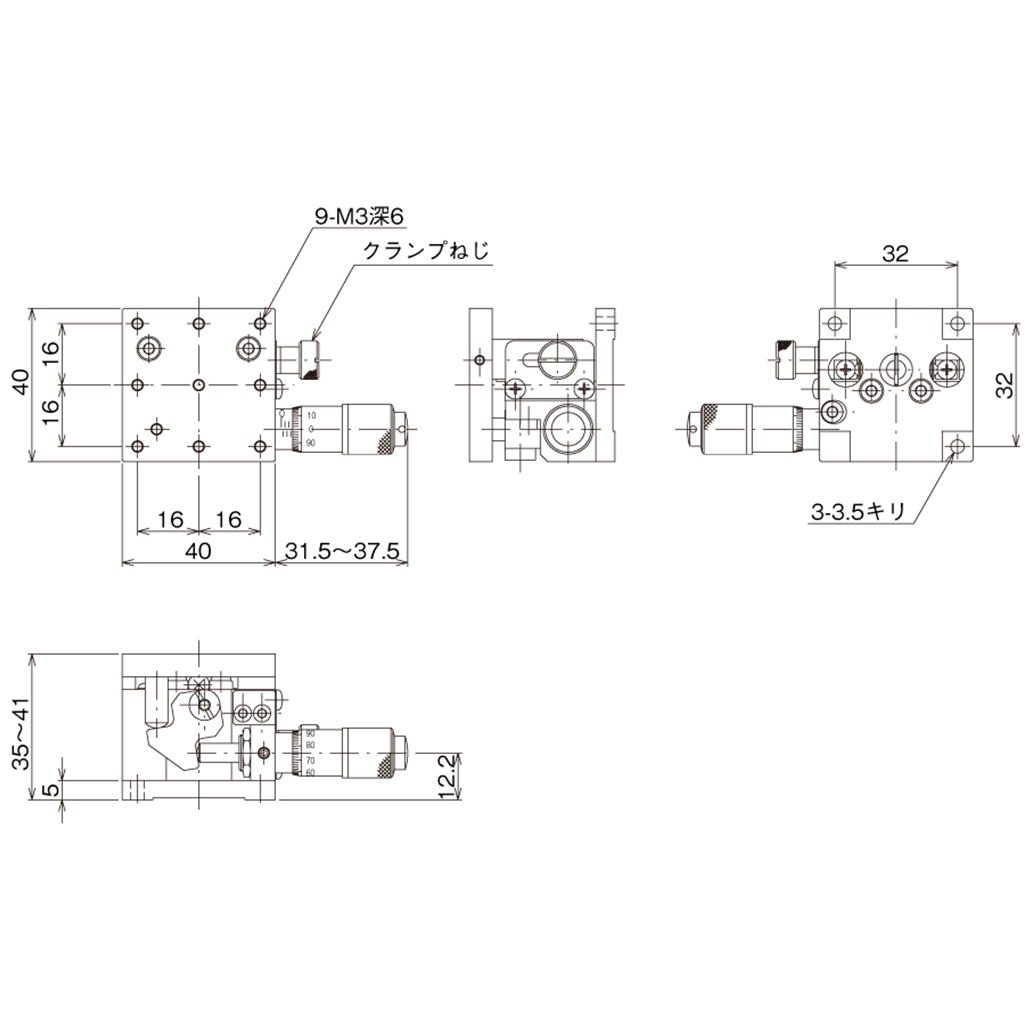

高级Z 升降平台　40×40
移动量 0～6mm
平台面 40mm×40mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

组合HG-VCR 方式与铝合金，坚固刚性、轻量的升降型Z 轴平台。
进给方式有进给丝杆、标准千分尺、细牙螺纹千分尺。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

平台面 40mm×40mm
夹紧方式 板夹
操作部安装位置 MHS4-6.5FPA（细牙螺纹千分尺）
移动量 0～6mm
移动量/ 旋钮1 圈 0.1mm
分度值 千分尺式0.002mm
灵敏度 0.001mm
移动导轨 HG-VCR（V 型槽与交叉滚柱）
移动精度 真直度（水平･垂直）0.003mm
容许力矩载荷 横摆　150N·cm、俯仰　100N·cm、翻滚　160N·cm
力矩刚性 横摆刚性 1.5sec/N·cm、俯仰刚性 3.0sec/N·cm、翻滚刚性 0.7sec/N·cm
平行度 0.1mm
运动的垂直度 0.01mm
承重 29.3N（3kgf）
质量 0.2kg
主要材质/表面处理 不锈钢、铝合金（工作台、底座）/ 黑色氧化铬、黑色氧化铝处理梨皮底
