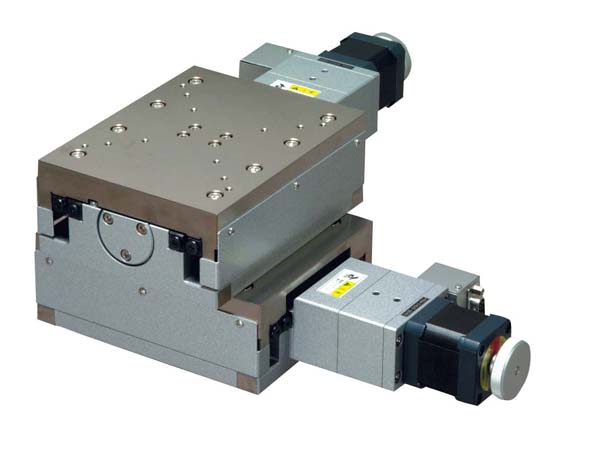

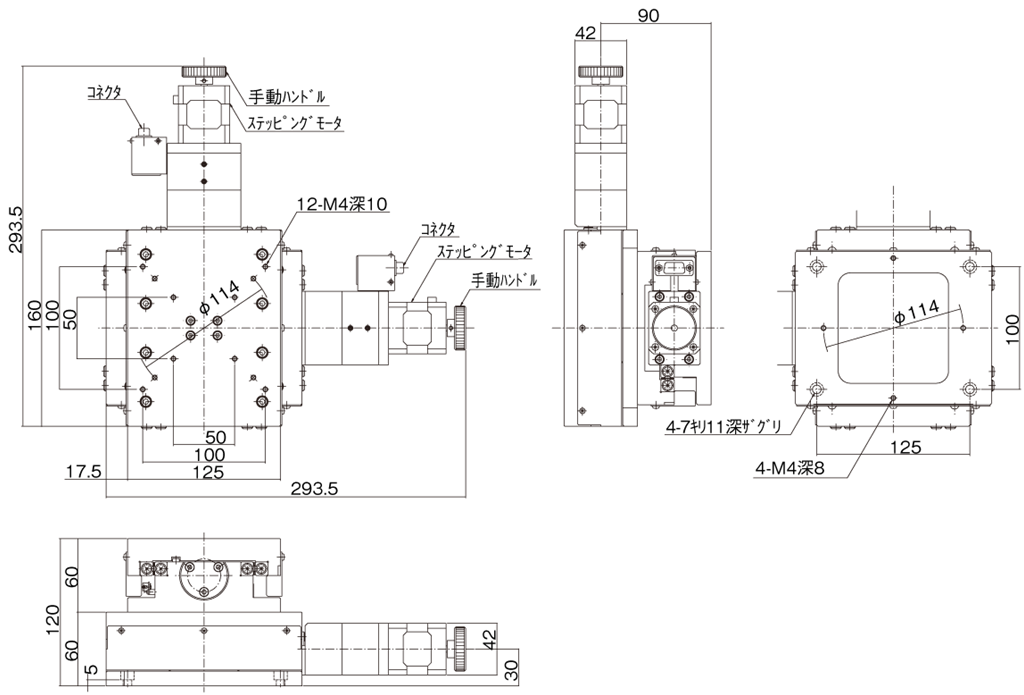

XY 平台　高精度高刚性型

追求机械精度的超高精度自动XY 平台。
可用于各种传感器、工件的自动定位用途。
原点前传感器及限位传感器的位置可调。

移动方向	XY 轴2 方向
移动量	±25mm
平台面	125mm×160mm
使用马达	与PK545NBW 相当（5 线式星形接线、0.75A/ 相）
分辨率	0.002mm
进给丝杆规格	滚珠丝杆
进给丝杆导程	1mm
移动导轨	V 型槽与交叉滚柱
移动精度HV	真直度（水平・垂直）0.0008mm
移动精度YP	ー
定位精度	0.003mm
重复精度	±0.0005mm
空程	0.0005mm
力矩刚性	横摆刚性　0.1sec/N·cm、俯仰刚性　0.08sec/N·cm、翻滚刚性　0.08sec/N·cm
承重	314N（32kgf）
质量	16.4kg
最高速度	16mm/s（8,000pps 时）
主要材质/表面处理	钢材/ 卡宁吉恩化学镀镍（工作台）、涂装（底座）

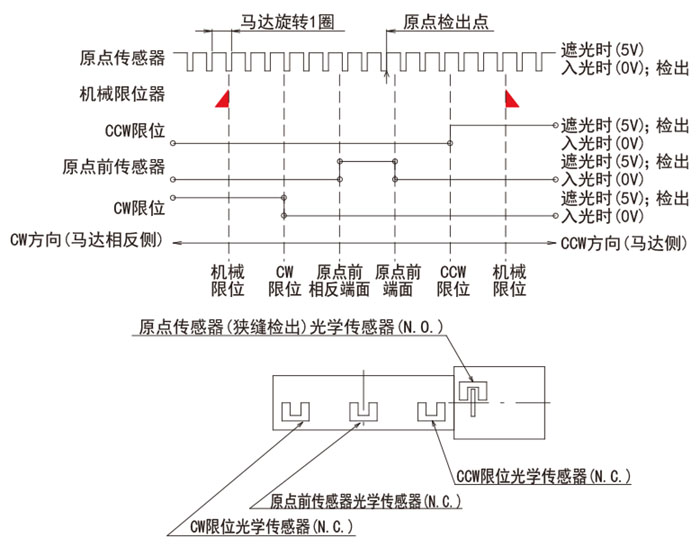

原点传感器	常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器	常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器	常闭接点（断开接点、B 接点）动作、光学传感器

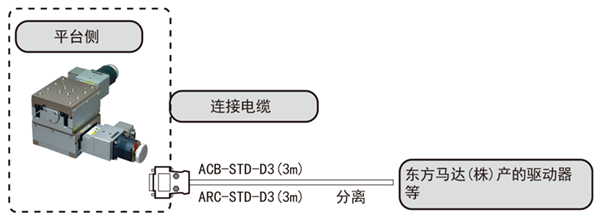

适合电缆	ACB-STD2、ACB-STD3
