X・XY・Z升降平台

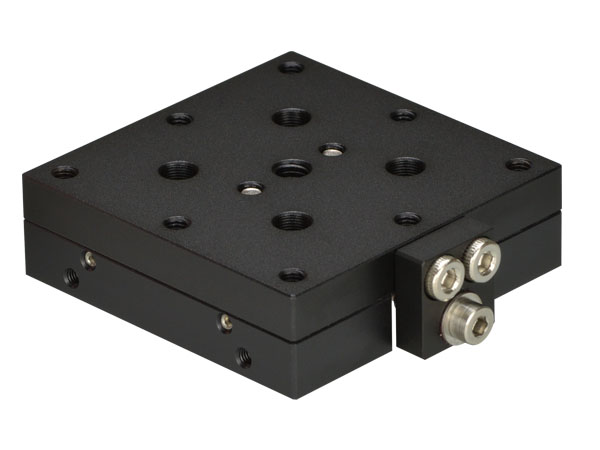

LS-6051FX

1
X 轴固定平台
移动量 ±5.5mm
平台面 60mm×60mm

产品资料

特长

无夹紧、位置调整后不再动的平台。
利用特殊机构防止背隙。
位置调整使用六角扳手。※ 六角扳手不附带。请顾客自行准备。
比起总是需要调整位置的工件,最适合相机、传感器等调整位置后就不希望移动的工件。
不仅水平安装,垂直・逆向安装皆可。
※ 根据安装方向不同,承重有限制。详情欢迎咨询。

规格

移动方向 X 轴1 方向
平台面 60mm×60mm
夹紧方式 无夹紧
进给方式 进给丝杆P=0.7mm
移动量 ±5.5mm
移动量/ 旋钮1 圈 约0.7mm
移动导轨 配研
平行度 0.05mm
承重 58.8N(6kgf)
质量 0.19kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
补充资料 取得专利(日本)
