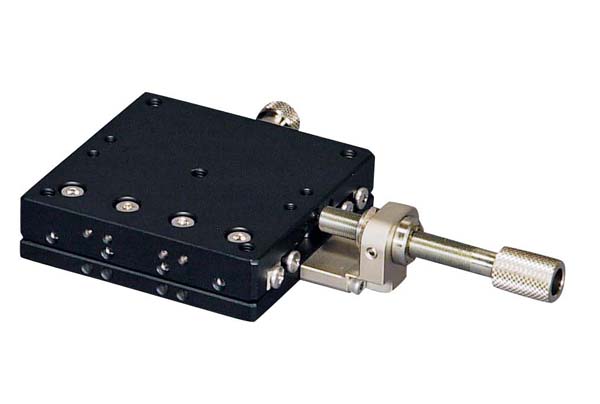

高级X 平台　60×60（标准型）

移动量	±6.5mm
平台面	60mm×60mm

采用HG-VCR 方式的高精度、高刚性平台。
有标准型、对称型，可左右对称构成。
进给方式有进给丝杆、标准千分尺、细牙螺纹千分尺、数显千分尺。
夹紧方式为板夹。
可广泛用于相机、传感器、工件等的精密定位用途。

平台面	60mm×60mm
夹紧方式	板夹
操作部安装位置	中心
进给方式	进给丝杆P=0.5mm
移动量	±6.5mm
移动量/ 旋钮1 圈	0.5mm
分度值	－
灵敏度	0.01mm
移动导轨	HG-VCR（V 型槽与交叉滚柱）
移动精度HV	真直度（水平･垂直）0.001mm
移动精度YP	横摆15sec、俯仰25sec
容许力矩载荷	横摆　1200N･cm、俯仰　1200N･cm、翻滚　1200N･cm
力矩刚性	横摆刚性　0.04sec/N･cm、俯仰刚性　0.04sec/N･cm、翻滚刚性　0.02sec/N･cm
平行度	0.015mm
运动的平行度	0.007mm
承重	196N（20kgf）
质量	0.4kg
主要材质/表面处理	不锈钢/ 黑色氧化铬
