旋转平台

RS-6012-R

1

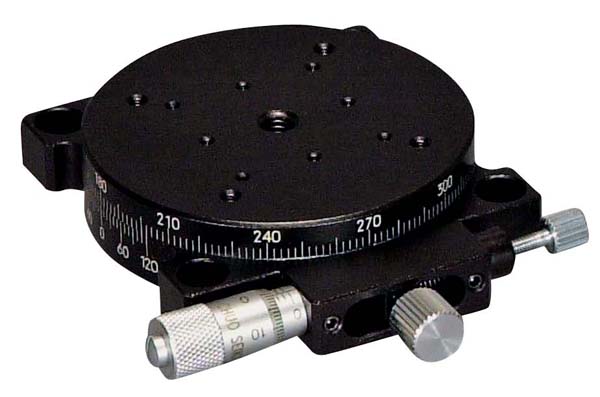

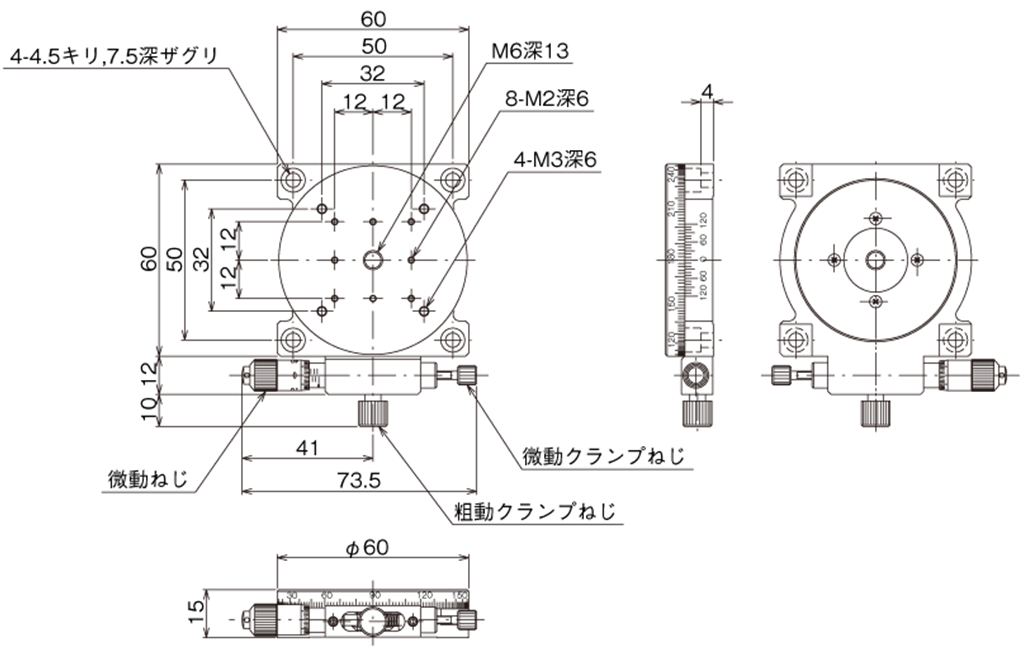

高级微动旋转平台　φ60（对称型）
平台面 φ60mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

可粗动、微动进给的旋转平台。有标准型、对称型，可左右对称构成。
副尺主尺位于左右两侧面，用任一个都可以读取位置。
捏住工作台面，粗动可360 度旋转。微动是在粗动夹固定后，用千分尺测微头进行。
可广泛用于相机、传感器、工件等的精密定位用途。
粗动与微动都夹紧，可在任意位置上固定。
▲PAGE TOP

规格

移动方向 旋转方向
平台面 φ60mm
夹紧方式 复合夹紧
操作部安装位置 为逆向千分尺位置
微动进给方式 CMH-6.5R（标准千分尺）
移动量 粗动360°、微动±5°
移动量/ 旋钮1 圈 约0.8°
分度值 副尺每格10′ / 千分尺式0.01mm（1 刻度约0.016°）
灵敏度 17″
移动导轨 配研
容许力矩载荷 50N・cm
力矩刚性 1.4sec/N・cm
平行度 0.02mm
心円度 0.04mm
面摆动 0.02mm
承重 29.4N（3kgf）
质量 0.17kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
