刻度读取方法

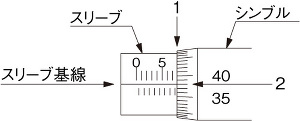

千分尺测微头

精确到0.01㎜时
  1. 以0.5mm为单位，看测微套管端面的位置在套筒的几mm的位置上。
    　右图为7.5㎜
  2. 读取套筒的基准线与套管的刻度线一致的位置的套管的值。
    　右图为0.38㎜
  3. 1与2的值的合计值即为平台的当前位置。
    　右图为7.88mm

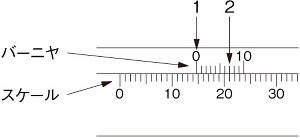

主尺与副尺―直动平台　精确到0.1㎜时

直动平台　精确到0.1㎜时
  1. 以1mm为单位，看副尺的0的位置在主尺的几mm的位置上。
    右图为14㎜
  2. 读取主尺的刻度线与副尺的刻度线一致的位置的副尺的值。
    右图为0.7㎜
  3. 1与2的值的合计值即为平台的当前位置。
    右图为14.7mm

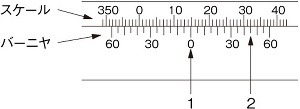

主尺与副尺―旋转平台　精确到5′时

旋转平台　精确到5′时
  1. 以1°为单位，看副尺的0的位置在主尺的几°的位置上。
    右图为14°
  2. 读取主尺的刻度线与副尺的刻度线一致的位置的副尺的值。
    右图为45
  3. 1与2的值的合计值即为平台的当前位置。
    右图为14°45′

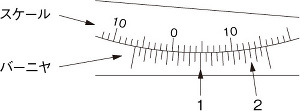

主尺与副尺―倾斜平台　精确到5′时

倾斜平台　精确到5′时
  1. 以1°为单位，看副尺的0的位置在主尺的几°的位置上。
    右图为4°
  2. 读取主尺的刻度线与副尺的刻度线一致的位置的副尺的值。
    右图为45′
  3. 1与2的值的合计值即为平台的当前位置。
    右图为4°45′
