Xステージ

ALS-6012-G1L

0
Xステージ 転造ボールねじ仕様
¥90,000
移動方向 X軸1方向
移動量 ±12.5mm
ステージ面 60mm×60mm
YESRoHS対応状況
ALS-6012-G1L

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

ステージ面が60mm角のステッピングモータを採用した小型の自動ステージです。
移動ガイドにHG-VCR方式を使用した高剛性ステージです。
送りねじは転造ボールねじを使用し、従来品より低価格です。
カメラ、センサ、ワークなどの精密位置決め用途に広くご利用いただけます。

仕様

移動方向 X軸1方向
移動量 ±12.5mm
ステージ面 60mm×60mm
使用モータ PK523HPB相当(5線式ペンタゴン結線、0.75A/相)
分解能 0.002mm
送りねじ仕様 転造ボールねじ
送りねじリード 1mm
移動ガイド HG-VCR(V溝とクロスローラ)
移動精度HV 真直度(水平・垂直)0.01mm
位置決め精度 0.014mm
繰り返し精度 ±0.0005mm
ロストモーション 0.002mm
耐荷重 49N(5kgf)
質量 0.5kg
最高速度 16mm/s(8,000pps時)
主要材質/表面処理 アルミ合金/黒アルマイト梨地
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-BTM2、ACB-BTM3、ARC-BTM3
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
接続ステージ選択
(パラメータNo.4)
52
補足事項 ※コントローラドライバQT-Bシリーズの接続ステージ選択(パラメータNo.4)を00にする(接続設定を使用しない)場合は、コントローラドライバのディップSWとパラメータNo.1~3を設定してください。
●リミットスイッチ:該当するディップSWをOFF
●パラメータNo.1(原点センサ論理):0(未使用)
●パラメータNo.2(原点前センサ論理):0(未使用)
●パラメータNo.3(原点復帰モード):4(リミット・Z相)または5(リミット)

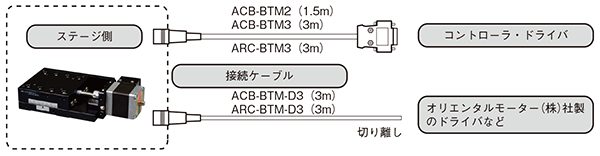

接続方法 ―接続ケーブルとコントローラ・ドライバ―

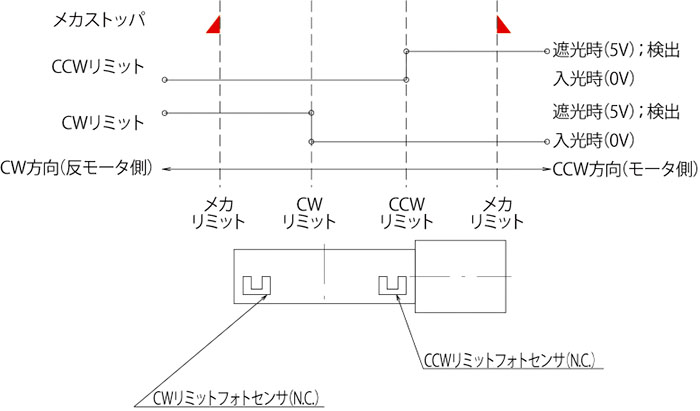

センサ動作論理とタイミングチャート
