XYステージ

ALD-5012-G1M

1
ハイグレードXYステージ、ボールねじ仕様(標準型)
¥260,000
移動方向 XY軸2方向
移動量 ±10mm
ステージ面 50mm×50mm
YESRoHS対応状況

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

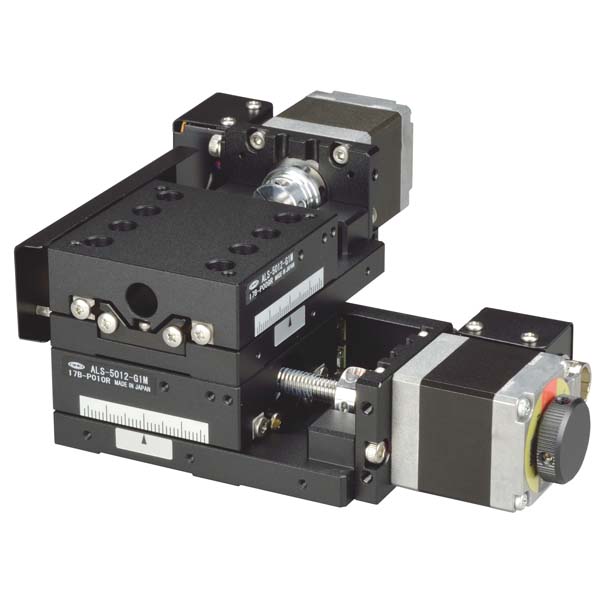

HG-VCR方式を採用した高精度、高剛性の自動ステージです。
ボールねじ仕様です。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 XY軸2方向
移動量 ±10mm
ステージ面 50mm×50mm
使用モータ PK523HPB相当(5線式ペンタゴン結線、0.75A/相)
分解能 0.002mm
送りねじ仕様 ボールねじ
送りねじリード 1mm
移動ガイド HG-VCR(V溝とクロスローラ)
移動精度HV 真直度(水平・垂直)0.002mm
移動精度YP ヨーイング15sec、ピッチング25sec
位置決め精度 0.008mm
繰り返し精度 ±0.0003mm
ロストモーション 0.001mm
運動の平行度 0.02mm
XY直交度 0.006mm
モーメント剛性 ヨー剛性 0.3sec/N・cm、ピッチ剛性 0.4sec/N・cm、ロール剛性 0.4sec/N・cm
耐荷重 39.2N(4kgf)
質量 0.8kg
最高速度 16mm/s(8,000pps時)
主要材質/表面処理 アルミ合金/黒アルマイト梨地
原点センサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-BTM2、ACB-BTM3、ARC-BTM3
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M3 4本
接続ステージ選択
(パラメータNo.4)
36
補足事項 ※コントローラドライバQT-Bシリーズの接続ステージ選択(パラメータNo.4)を00にする(接続設定を使用しない)場合は、コントローラドライバのディップSWとパラメータNo.1~3を設定してください。
●リミットスイッチ:該当するディップSWをOFF
●パラメータNo.1(原点センサ論理):2(NC)
●パラメータNo.2(原点前センサ論理):0(未使用)
●パラメータNo.3(原点復帰モード):2(原点・Z相)、3(原点)、4(リミット・Z相)または5(リミット)

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
