Z昇降ステージ

ALV-601A-GM

0

Z昇降ステージ

¥150,000

移動方向	Z軸1方向
移動量	10mm
ステージ面	60mm×60mm

製品資料

寸法記載がない部分はお問い合わせください。

説明

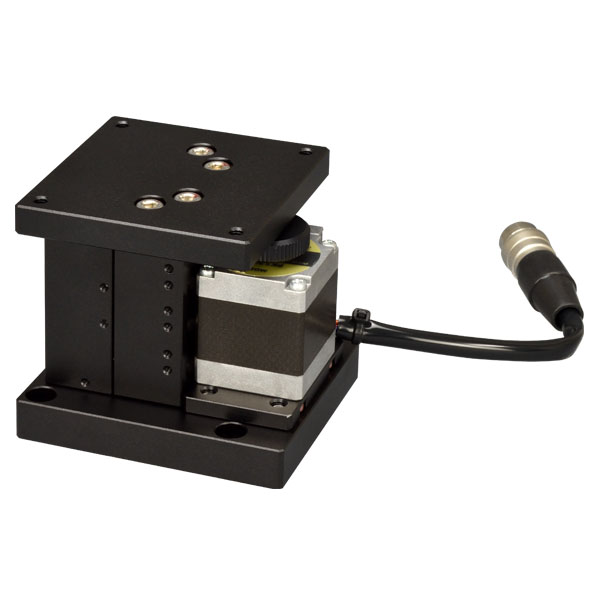

移動ガイドにV溝とクロスローラを採用した高精度、Z昇降ステージです。
ステージ面が60mm×60mmです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向	Z軸1方向
移動量	10mm
ステージ面	60mm×60mm
使用モータ	PK523HPB相当
分解能	2μm
送りねじリード	1mm
移動ガイド	V溝とクロスローラ
位置決め精度	10μm
繰り返し精度	±5μm
ロストモーション	5μm
耐荷重	19.6N（2kgf）
質量	0.7kg
最高速度	10mm/s（5,000pps時）
主要材質/表面処理	アルミ合金/黒アルマイト梨地
原点センサ	ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
リミットセンサ	ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
