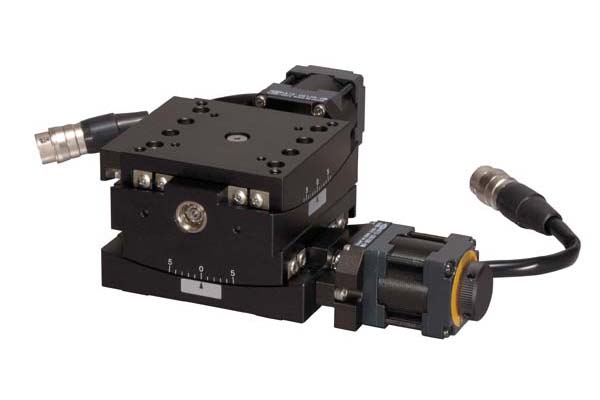

傾斜ステージ

ATD-C610B-HM

3
二軸傾斜ステージ
製造中止品
移動量 上軸±6°、下軸±5°
ステージ面 60mm×60mm
分解能 上軸0.000512°、下軸0.000415°
YESRoHS対応状況
photo/ATD-C610B-HM.jpg

製品資料

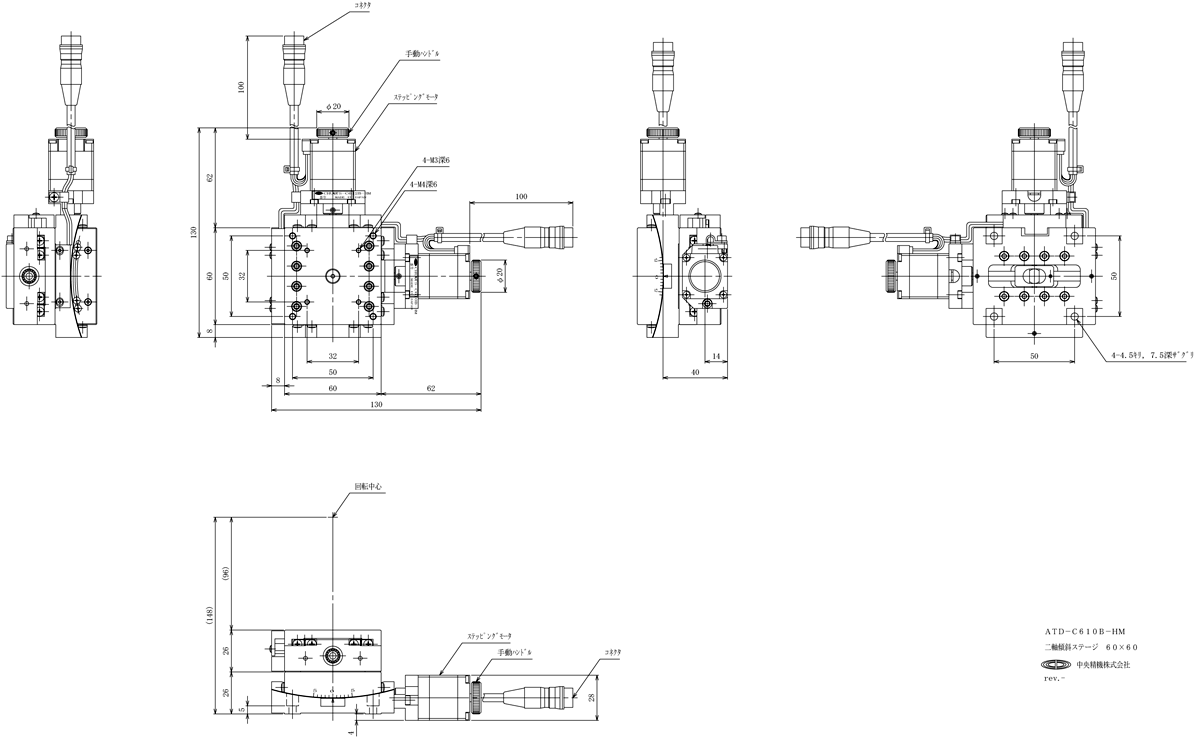

  • 寸法記載がない部分はお問い合わせください。

説明

回転中心高さと移動量が異なる傾斜ステージです。
当社独自の複合カップリング機構により微細で非常になめらかな動作が可能です。
カメラ、センサなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 傾斜2方向
移動量 上軸±6°、下軸±5°
ステージ面 60mm×60mm
使用モータ PK523HPB相当(5線式ペンタゴン結線、0.75A/相)
分解能 上軸0.000512°、下軸0.000415°
送りねじリード 0.5mm
移動機構/送り方式 複合カップリング/送りねじ
移動ガイド V溝とクロスローラ
位置決め精度 0.03°
繰り返し精度 ±0.002°
ステージ高さ 52mm
回転中心(ステージ上面より) 96mm
ロストモーション 0.006°
耐荷重 29.4N(3kgf)
質量 1.2kg
最高速度 上軸2.6°/s、下軸2.1°/s
主要材質/表面処理 アルミ合金/黒アルマイト梨地
原点センサ ノーマルオープン接点(メイク接点、A接点)動作、ホールIC
リミットセンサ ノーマルオープン接点(メイク接点、A接点)動作、ホールIC
適合ケーブル ACB-STM2、ACB-STM3
標準付属品 六角穴付ボルト(本体固定用)M4 4本
接続ステージ選択
(パラメータNo.4)
31

接続方法 ―接続ケーブルとコントローラ・ドライバ―

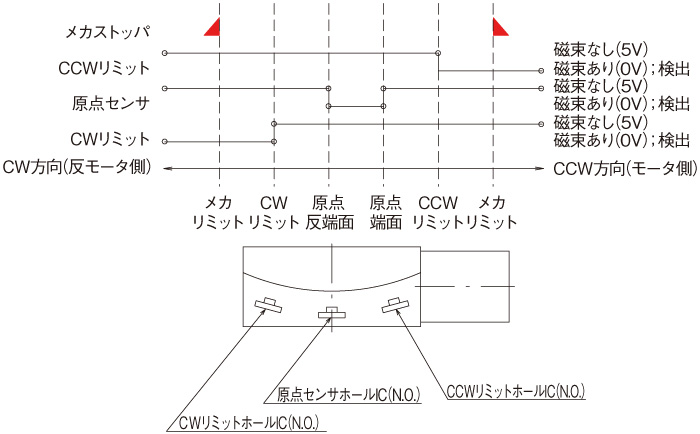

センサ動作論理とタイミングチャート
