傾斜ステージ

ATS-1220-HA1

0
傾斜ステージ
¥330,000
移動量 ± 10°
ステージ面 125mm×125mm
分解能 0.002°
YESRoHS対応状況

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

新規ステッピングモータを使用することで低振動、低騒音を可能にしました。
空間上に回転中心を持つ自動傾斜ステージです。
移動ガイドにV溝とクロスローラを採用しています。
カメラ、センサなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 傾斜1方向
移動量 ± 10°
ステージ面 125mm×125mm
使用モータ PKP545N18B2
分解能 0.002°
移動機構/送り方式 ウォームギヤ
移動ガイド V溝とクロスローラ
位置決め精度 0.025°
繰り返し精度 ±0.002°
ステージ高さ 47mm
回転中心(ステージ上面より) 160mm
ロストモーション 0.002°
モーメント剛性 ヨー剛性 0.08sec/N・cm、ロール剛性 0.03sec/N・cm
耐荷重 98N(10kgf)
質量 2.7kg
最高速度 16°/s
主要材質/表面処理 アルミ合金/白アルマイト梨地
原点センサ ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
原点前センサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-BTD2、ACB-BTD3、ARC-BTD3
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
接続ステージ選択
(パラメータNo.4)
14
補足事項 ※コントローラドライバQT-Bシリーズの接続ステージ選択(パラメータNo.4)を00にする(接続設定を使用しない)場合は、コントローラドライバのディップSWとパラメータNo.1~3を設定してください。
●リミットスイッチ:該当するディップSWをOFF
●パラメータNo.1(原点センサ論理):1(NO)
●パラメータNo.2(原点前センサ論理):2(NC)
●パラメータNo.3(原点復帰モード):0(原点・原点前・Z相)、1(原点・原点前)、4(リミット・Z相)または5(リミット)

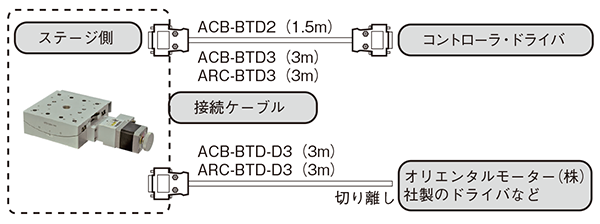

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
