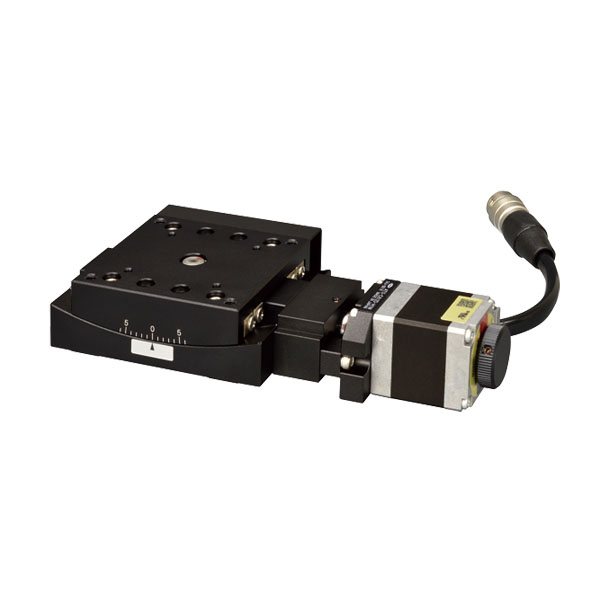

傾斜ステージ

¥175,000

回転中心高さと移動量が異なる傾斜ステージです。
当社独自の複合カップリング機構により微細で非常になめらかな動作が可能です。
カメラ、センサなどの精密位置決め用途に広く利用いただけます。

移動方向	傾斜1方向
移動量	± 6°
ステージ面	60mm×60mm
使用モータ	PK523HPB相当
分解能	0.001024°
送りねじリード	1mm
移動機構/送り方式	複合カップリング／送りねじ
移動ガイド	V溝とクロスローラ
位置決め精度	0.03°
繰り返し精度	±0.001°
ステージ高さ	26mm
回転中心(ステージ上面より)	96mm
回転中心精度	φ50μm
ロストモーション	0.006°
耐荷重	49N（5kgf）
質量	0.6kg
最高速度	5.2°/s
主要材質/表面処理	アルミ合金/黒アルマイト梨地
原点センサ	ノーマルクローズ接点（ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ	ノーマルクローズ接点（ブレーク接点、B接点)動作、フォトセンサ
標準付属品	六角穴付きボルト（取付ねじ）M4　4本
