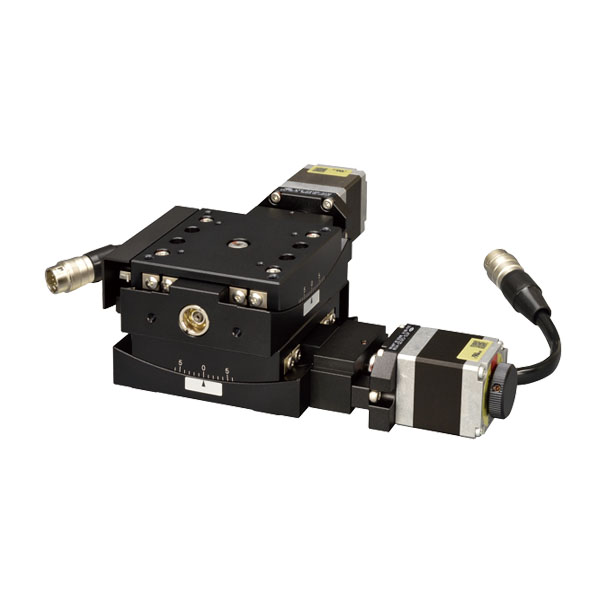

二軸傾斜ステージ

¥350,000

回転中心高さと移動量が異なる傾斜ステージです。
当社独自の複合カップリング機構により微細で非常になめらかな動作が可能です。
カメラ、センサなどの精密位置決め用途に広く利用いただけます。

移動方向	傾斜2方向
移動量	上軸±8°、下軸±6°
ステージ面	60mm×60mm
使用モータ	PK523HPB相当
分解能	上軸0.001333°、下軸0.001024°
送りねじリード	1mm
移動機構/送り方式	複合カップリング／送りねじ
移動ガイド	V溝とクロスローラ
位置決め精度	0.03°
繰り返し精度	±0.001°
ステージ高さ	52mm
回転中心(ステージ上面より)	70mm
ロストモーション	0.006°
耐荷重	29.4N（3kgf）
質量	1.2kg
最高速度	上軸6.6°/s、下軸5.2°/s
主要材質/表面処理	アルミ合金/黒アルマイト梨地
原点センサ	ノーマルクローズ接点（ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ	ノーマルクローズ接点（ブレーク接点、B接点)動作、フォトセンサ
標準付属品	六角穴付きボルト（取付ねじ）M4　4本
