アクチュエータ

AMS-30A

3
オートマイクロ（ステッピングモータ仕様）
製造中止品
移動量 0～30mm
YESRoHS対応状況

製品資料

※寸法記載がない部分はお問い合わせください。
▲PAGE TOP

説明

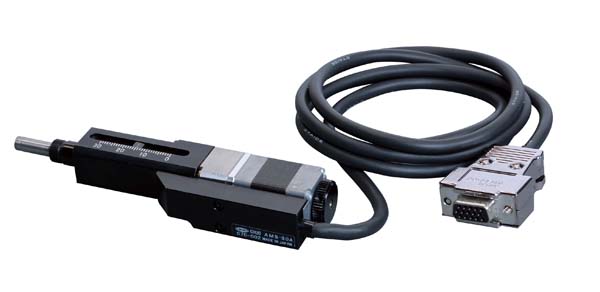

5相ステッピングモータを採用した自動のアクチュエータです。
推力が10kgと非常にパワフルです。
減速比1：50を搭載しているため、非常に高分解能です。
原点としても利用可能なリミットセンサを標準で装備しています。
適合コントローラドライバはQT-Aシリーズの0.35A/相タイプです。

※2021年11月1日製造中止いたしました。後継機種をご検討ください。
▲PAGE TOP

仕様

移動量 0～30mm
使用モータ PK513PB相当（5線式ペンタゴン結線、0.35A/相）
推力 98N(10kgf)
分解能 0.00002mm
送りねじリード 0.5mm
位置決め精度 0.015mm
繰り返し精度 ±0.003mm
減速機 減速比1：50
取付部径 φ10 0-0.009mm
質量 0.27kg
最高速度 0.3mm/s（15,000PPS時）
主要材質/表面処理 鋼材／黒色クロム
リミットセンサ ノーマルオープン接点（メイク接点、Ａ接点）動作、ホールIC
ケーブル長 約1.5m
標準付属品 検査合格証
本体（球面スピンドルキャップ付）　1
平面スピンドルキャップ（交換用）　1
ナット（本体取付用） 1
スパナ　１
補足事項 ※AMS-30AをコントローラドライバQT-A/Bシリーズと組み合わせて利用する場合、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。
●リミットスイッチ：該当するディップSWをON
●パラメータNo.1（原点センサ論理）：0（未使用）
●パラメータNo.2（原点前センサ論理）：0（未使用）
●パラメータNo.3（原点復帰モード）：4（リミット・Z相）または5（リミット）
▲PAGE TOP

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
