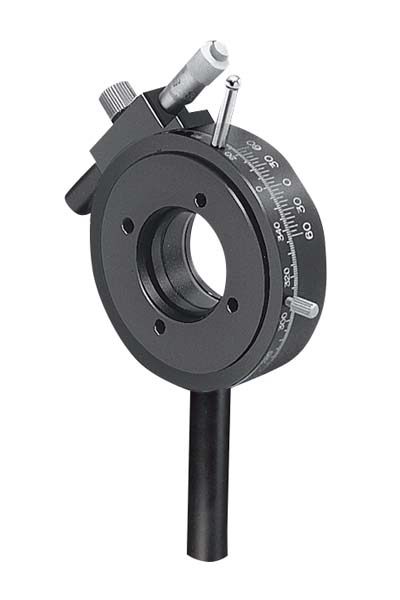

偏光素子ホルダ

POH-30

1
偏光素子ホルダφ 30用
¥33,000
種別 偏光素子ホルダ
適合素子外形 φ30mm

製品資料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 技術資料
※寸法記載がない部分はお問い合わせください。
▲PAGE TOP

説明

偏光板や波長板を固定し、偏光面などの調整に使用します。
粗動クランプねじを緩めると粗動で360°動き、粗動クランプねじを締めるとマイクロメータヘッドで微調整できます。
目盛リングが独立して動きますので、任意の角度位置で0点設定ができます。
▲PAGE TOP

仕様

種別 偏光素子ホルダ
適合素子外形 φ30mm
適合素子厚さ t1～13mm
有効径(mm) φ27
調整範囲 粗動360°、微動±4°
目量 バーニヤ読み5′
ホルダ中心高さ(mm) 33.9
取り付けシャフト(mm) φ12mm、長さ60mm
質量 0.15kg
▲PAGE TOP

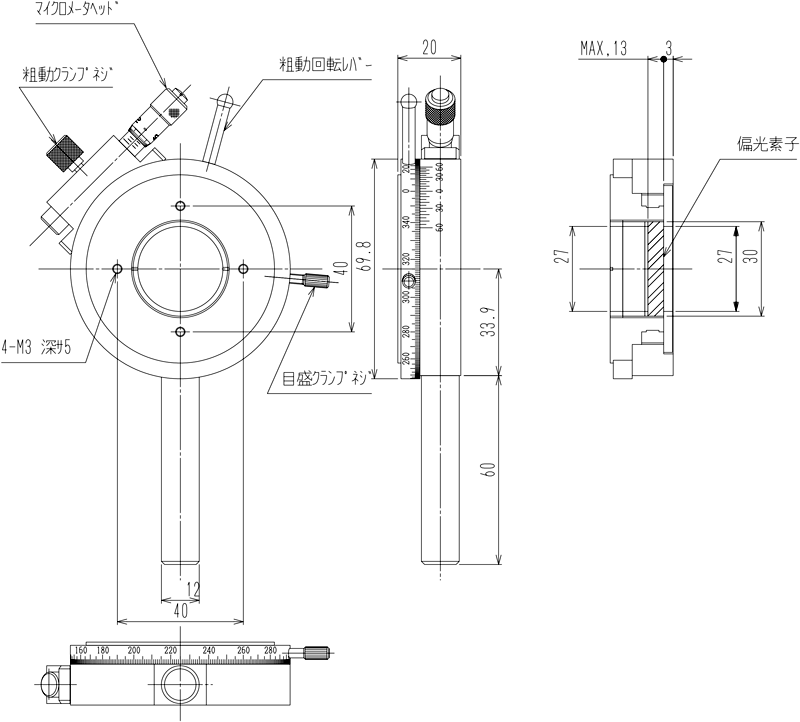

仕様図
