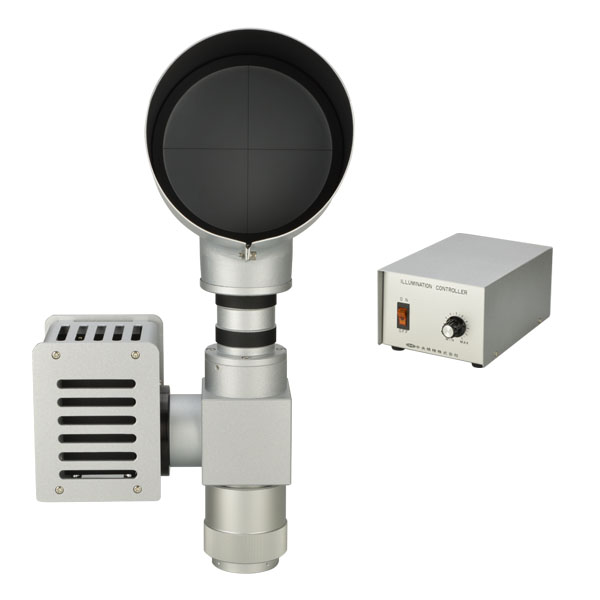

工作投影器

TP100N-IR-10

3
工作投影器
製造中止品
リレーレンズの光軸 垂直
投影倍率 10倍(視野φ10mm)
照明装置 内蔵落射照明装置(12V50Wハロゲンランプ)

製品資料

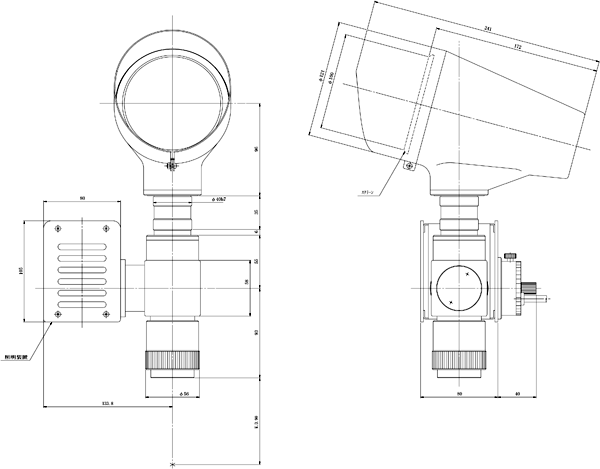

※寸法記載がない部分はお問い合わせください。

説明

万能投影器に比べ位置決め・観察を目的とした汎用性が高く、また作動距離が長い投影器です。スクリーンに正対したときリレーレンズの光軸が垂直、照明装置を内蔵した製品です。スクリーンはφ100mm有効で十字線付です。別売りのサポータ(TPN-S)、架台(TPN-GN)があります。

仕様

リレーレンズの光軸 垂直
スクリーン 有効φ100mm、十字線付
投影倍率 10倍(視野φ10mm)
倍率精度 ±0.15%(透過照明にて)
作動距離 90mm
合焦距離 約6mm
照明装置 内蔵落射照明装置(12V50Wハロゲンランプ)
電源 AC100V 50/60Hz 1.2A ケーブル長1.8m
質量 3.5kg
付属品 コントローラ
