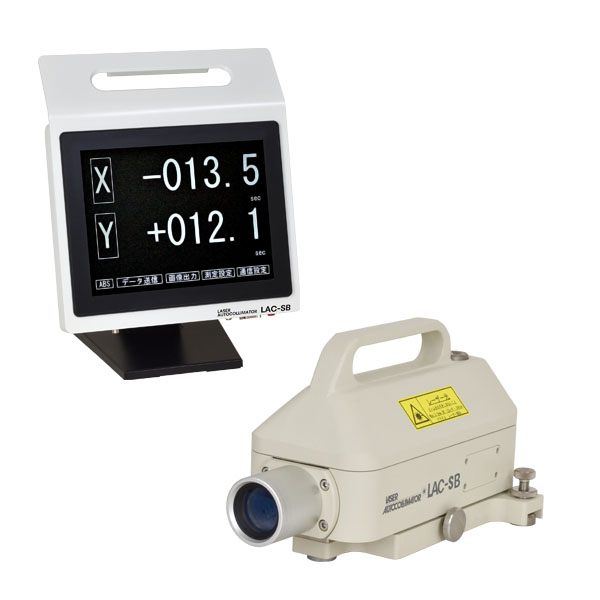

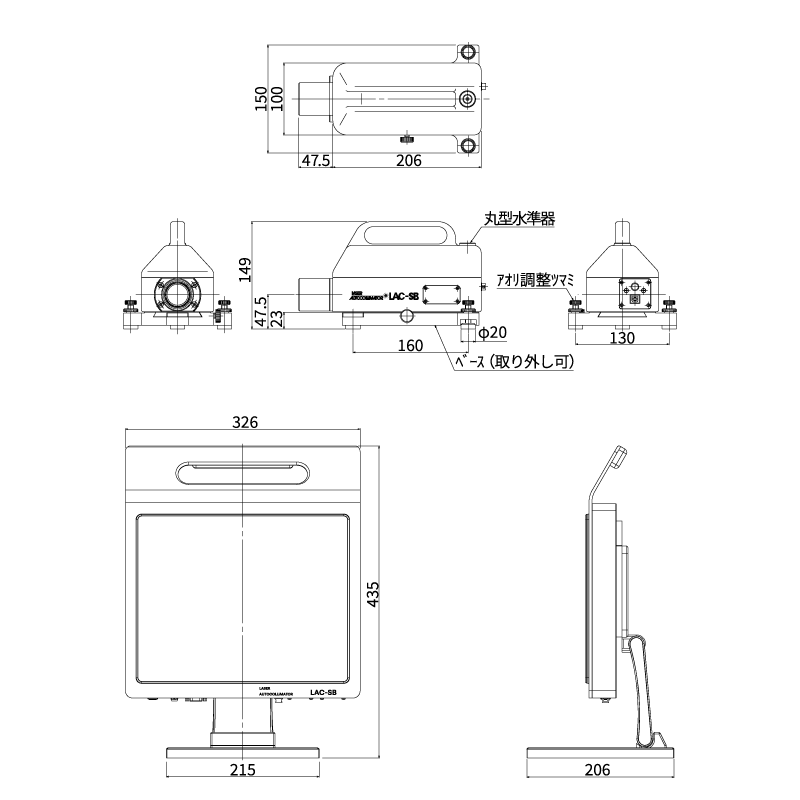

レーザーオートコリメータは、光の直進性とレンズの集光を利用して角度（ヨーイング、ピッチング）を測定する高精度な光学機器です。LAC-SBは半導体レーザを光源とし、平行光を測定対象に照射します。反射光の位置をイメージセンサで検出し、その位置から角度を算出します。対象物が傾いている場合、反射光の角度が変わるため、その変化から面の角度を正確に測定できます。レーザーオートコリメータは、正確性、測定スピード、コストパフォーマンスに優れた製品です。


• 非接触で高精度な角度測定
  測定対象に触れることなく、正確な角度測定が可能
• 柔軟な測定
  作動距離（W.D.）によらず、様々な環境で柔軟に測定
• 直感的な操作
  カウンタに大型タッチパネルディスプレイを採用し、視覚的で直感的な操作が可能
• 豊富なアクセサリ
  各種測定用ミラーや光軸合わせ用アジャスタブルベースなどの多彩なアクセサリをラインアップ

※ニコンソリューションズが販売元になります。

図1に光学系を示します。半導体レーザーから出たビームは、集光レンズ（L1）によってピンホール（P）に集光します。
レーザービームは紙面に対して水平なP偏光のビームですが、ピンホール（P）を出て広がったのち偏光ビームスプリッタ（PBS）を透過して1/4波長板を通り、直線偏光から円偏光に変わります。そして、ミラー（M1～ M4）を経てコリメータレンズ（L2）によって平行ビームとして射出されます。
この平行ビームは測定用ミラー（M5）により反射され逆回りの円偏光になります。再びミラー（M4～ M1）を経て1/4波長板に入ります。このときに逆回りの円偏光が紙面に対して垂直なS偏光になり、今度は偏光ビームスプリッタ（PBS）で反射され位置検出用センサ（CMOS）に入ります。
図2は図1のミラー（M1～ M4）を取り除いて光路を描いたものです。測定用ミラー（M5）がθだけ傾くと、M5で反射されて戻るビームは2 θだけ傾いた方向でコリメータレンズ（L2）に入射して、CMOS上の中心線よりdだけずれた位置にピンホール（P）の像を結びます。これはd=ftan2θ≒ 2fθの関係になります。
したがってdを検出することによって測定用ミラー（M5）の傾き角θを知ることができます。
