傾斜ステージ(製造中止品)

ATS-120-HP

3
傾斜ステージ
製造中止品
移動量 ± 10°
ステージ面 125mm×125mm
分解能 0.002°
YESRoHS対応状況

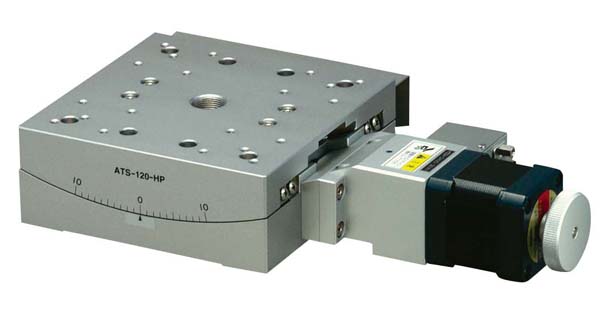

photo/ATS-120-HP.jpg

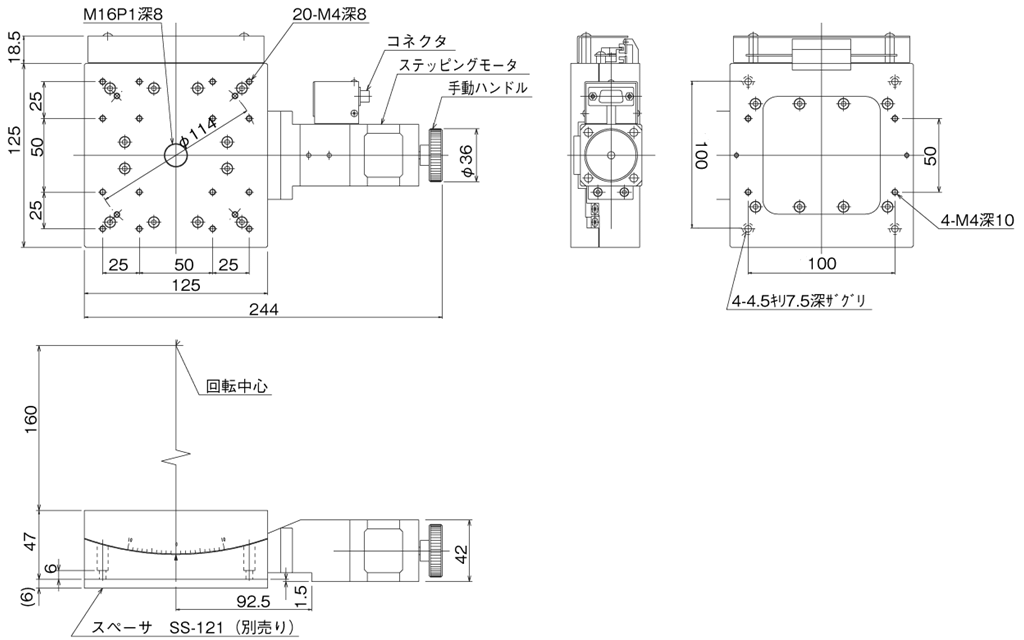

製品資料

  • 寸法記載がない部分はお問い合わせください。

▲PAGE TOP

説明

回転中心高さと移動量が異なる傾斜ステージです。
当社独自の傾斜用V-Bガイドレールを使用しています。
カメラ、センサなどの精密位置決め用途に広く利用いただけます。
▲PAGE TOP

仕様

移動方向 傾斜1方向
移動量 ± 10°
ステージ面 125mm×125mm
使用モータ PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
分解能 0.002°
移動機構/送り方式 ウォームギヤ
移動ガイド V溝レールと鋼球
位置決め精度 0.025°
繰り返し精度 ±0.002°
ステージ高さ 47mm
回転中心(ステージ上面より) 160mm
回転中心精度 φ0.05mm
ロストモーション 0.002°
モーメント剛性 ヨー剛性 0.2sec/N・cm、ロール剛性 0.05sec/N・cm
耐荷重 98N（10kgf）
質量 2.7kg
最高速度 10°/s
主要材質/表面処理 アルミ合金/白アルマイト梨地
原点センサ ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ
原点前センサ ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
リミットセンサ ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
適合ケーブル ACB-STD2、ACB-STD3
▲PAGE TOP

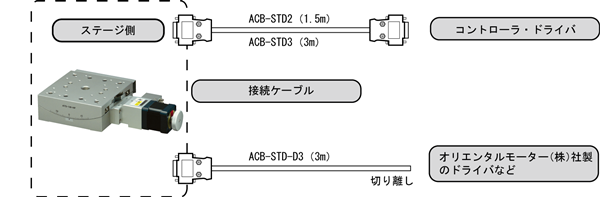

接続方法 ―接続ケーブルとコントローラ・ドライバ―
