クロスローラステージ

ARS-136-HP

回転ステージ

¥320,000

移動方向	回転方向
移動量	360°
ステージ面	φ125mm

YES

製品資料

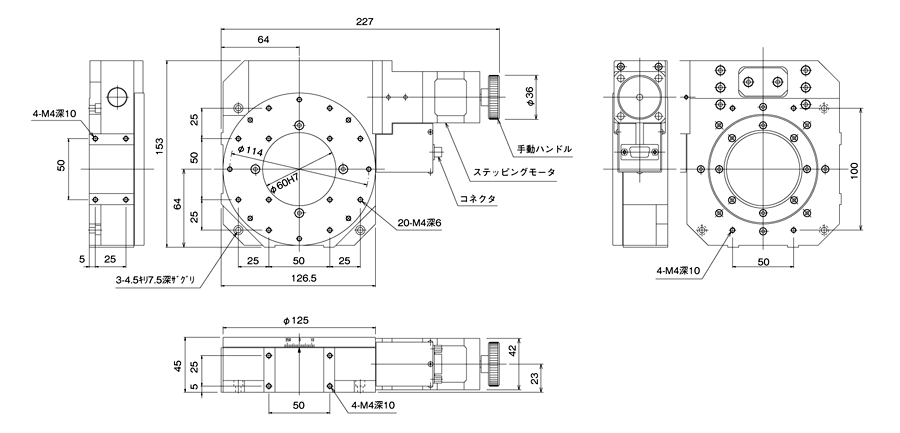

寸法記載がない部分はお問い合わせください。

▲PAGE TOP

説明

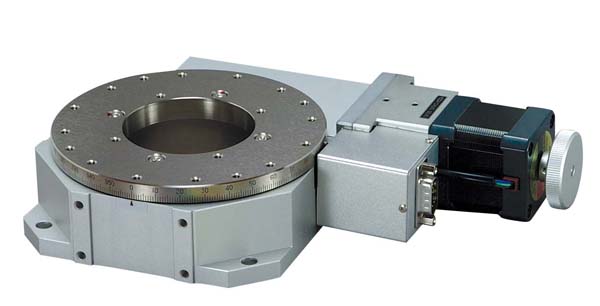

移動ガイドにクロスローラベアリングを使用した回転ステージです。
中心に透過穴があいています。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
リミット追加など特注製品、お客様仕様のOEMもご相談ください。
※自動回転ステージの特注製品例はこちら（別ページで開く）です。

▲PAGE TOP

仕様

移動方向	回転方向
移動量	360°
ステージ面	φ125mm
使用モータ	PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
分解能	0.004°
移動ガイド	クロスローラベアリング
心振れ	0.01mm
面振れ	0.015mm
位置決め精度	0.025°
繰り返し精度	±0.003°
ロストモーション	0.003°
平行度	0.05ｍｍ
モーメント剛性	0.15sec/N・cm
耐荷重	147N（15kgf）
質量	3kg
最高速度	20°/s（5,000pps時）
主要材質/表面処理	鋼材／カニゼンメッキ（テーブル） ,アルミ／白アルマイト梨地（ベース）
原点センサ	ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ
原点前センサ	ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ
適合ケーブル	ACB-BTD2、ACB-BTD3、ARC-BTD3
標準付属品	検査合格証六角穴付ボルト（本体固定用）M4　3本
接続ステージ選択 (パラメータNo.4)	11
補足事項	※コントローラドライバQT-Bシリーズの接続ステージ選択（パラメータNo.4）を00にする（接続設定を使用しない）場合は、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。 ●リミットスイッチ：該当するディップSWをON ●パラメータNo.1（原点センサ論理）：1（NO） ●パラメータNo.2（原点前センサ論理）：1（NO） ●パラメータNo.3（原点復帰モード）：0（原点・原点前・Z相）または1（原点・原点前）

▲PAGE TOP

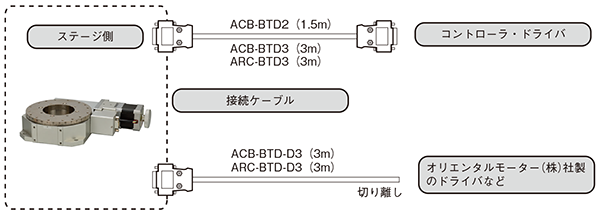

接続方法 ―接続ケーブルとコントローラ・ドライバ―
