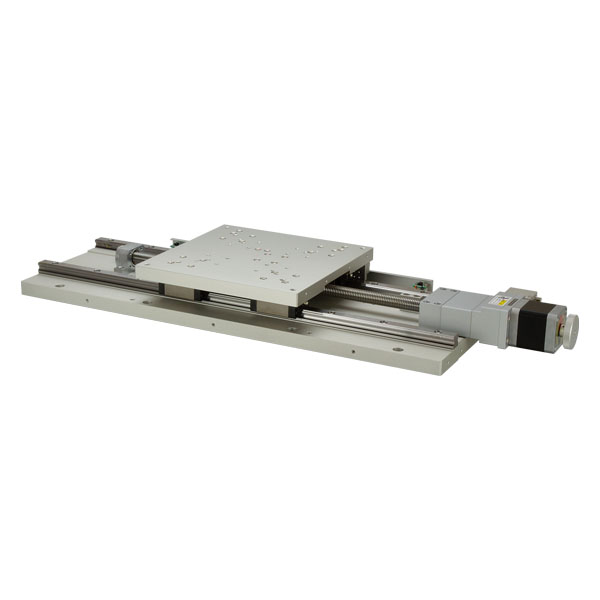

ボールウェイステージ

ALS-230-C2A1

0
Xステージ
¥400,000
移動方向 X軸1方向
移動量 ±150mm
ステージ面 200mm×200mm
YESRoHS対応状況

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

新規ステッピングモータを使用することで低振動、低騒音を可能にしました。
移動ガイドにボールウェイを採用した長作動自動ステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。

仕様

移動方向 X軸1方向
移動量 ±150mm
ステージ面 200mm×200mm
使用モータ PKP545N18B2
分解能 0.004mm
送りねじ仕様 ボールねじ
送りねじリード 2mm
移動ガイド ボールウェイ
移動精度HV 真直度(水平・垂直)0.02mm
移動精度YP ヨーイング35sec、ピッチング60sec
位置決め精度 0.03mm
繰り返し精度 ±0.002mm
ロストモーション 0.002mm
モーメント剛性 ヨー剛性 0.02sec/N・cm、ピッチ剛性 0.02sec/N・cm、ロール剛性 0.02sec/N・cm
耐荷重 490N(50kgf)
質量 10.5kg
最高速度 32mm/s(8,000pps時)
主要材質/表面処理 アルミ合金/白アルマイト梨地
原点センサ ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
原点前センサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-BTD2、ACB-BTD3、ARC-BTD3
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M6 8本
接続ステージ選択
(パラメータNo.4)
14
補足事項 ※コントローラドライバQT-Bシリーズの接続ステージ選択(パラメータNo.4)を00にする(接続設定を使用しない)場合は、コントローラドライバのディップSWとパラメータNo.1~3を設定してください。
●リミットスイッチ:該当するディップSWをOFF
●パラメータNo.1(原点センサ論理):1(NO)
●パラメータNo.2(原点前センサ論理):2(NC)
●パラメータNo.3(原点復帰モード):0(原点・原点前・Z相)、1(原点・原点前)、4(リミット・Z相)または5(リミット)

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
