Xステージ

LS-912S

1
DT X軸ステージ 40×90(粗微動ハンドル)
¥26,000
移動量 ±30mm
ステージ面 40mm×90mm
YESRoHS対応状況

製品資料

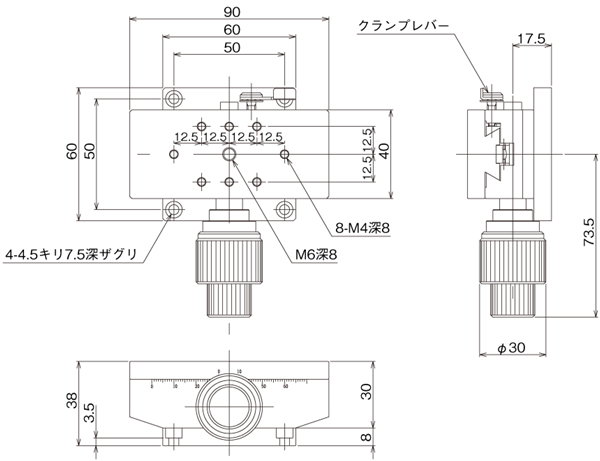

  • 寸法記載がない部分はお問い合わせください。

説明

移動ガイドにアリ溝(D-T方式)を使用した移動ユニットです。
送り方式にラックピニオンを使用しており、大きな移動量が得られます。
カメラ、センサなどの位置決め用途に広く利用いただけます。
任意の位置で保持力の高いレバー式クランプによる固定が可能です。

仕様

移動方向 X軸1方向
ステージ面 40mm×90mm
クランプ方式 レバー式
操作部取付位置 粗微動片 ハンドル
移動機構/送り方式 ラックピニオン式
移動量 ±30mm
移動量/ツマミ1回転 粗動約25.5mm、微動約3.3mm
目量 0.1mm
感度 0.1mm
移動ガイド アリ
移動精度 真直度0.03mm
モーメント剛性 ピッチ剛性0.5sec/N・cm、ロール剛性0.2sec/N・cm、
平行度 0.06mm
運動の平行度 0.05mm
耐荷重 39.2N(4kgf)
質量 0.47kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 六角穴付ボルト(本体固定用)M4 4本
