回転ステージ

RS-314T

1
透過型精密微動回転ステージ φ30
¥30,000
ステージ面 φ28mm

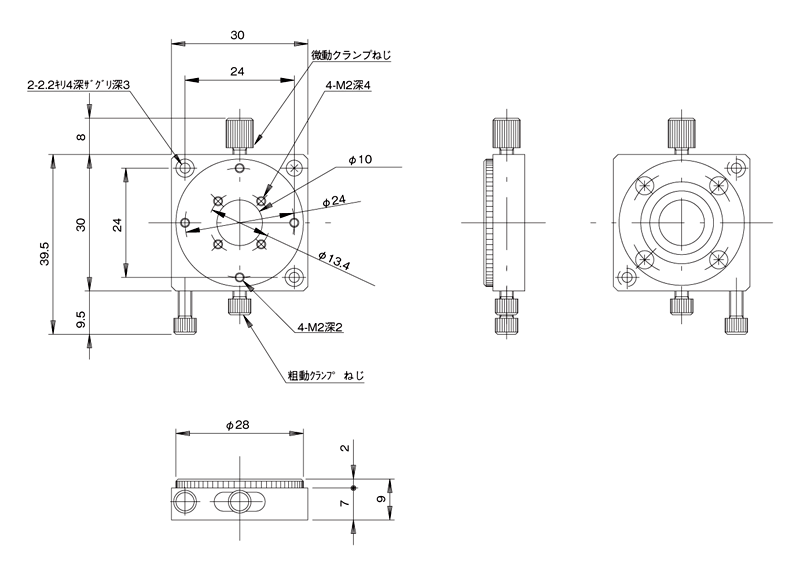

製品資料

※寸法記載のない部分はお問い合わせください。

説明

移動ガイドにすり合わせを使用した透過型の回転ステージです。
テーブル面をつかんで粗動360度回転可能です。微動は粗動クランプの上、送りねじで行います。
カメラ、センサなどの位置決め用途に広く利用いただけます。

仕様

移動方向 回転方向
ステージ面 φ28mm
クランプ方式 複合クランプ
微動送り方式 送りねじP=0.5mm
移動量 粗動360°、微動±1.5°
移動量/ツマミ1回転 約2.38°
目量

感度 1′
移動ガイド すり合わせ
平行度 0.03mm
耐荷重 9.8N(1kgf)
質量 0.03kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
