回転ステージ

RS-317-R

1

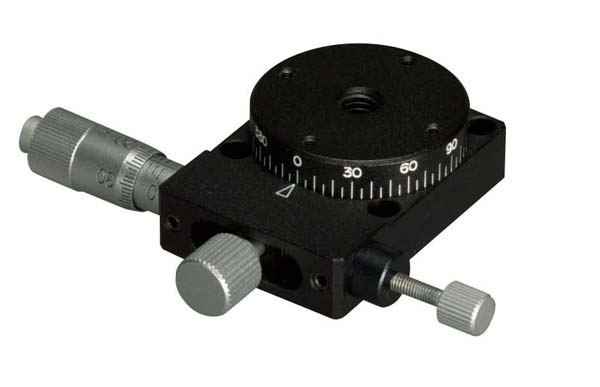

微動回転スリムステージ φ30(逆マイクロ型)
¥20,000
ステージ面 φ30mm
YESRoHS対応状況

製品資料

※寸法記載のない部分はお問い合わせください。

説明

移動ガイドにすり合わせを使用した透過型の回転ステージです。
マイクロメータヘッドの取り付けには標準(右向き)と逆マイクロ(左向き)があり、操作方向の選択が可能です。
テーブル面をつかんで粗動360度回転可能です。微動は粗動クランプの上、マイクロメータヘッドで行います。
粗動と微動両方のクランプをすることで、任意の位置で固定できます。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 回転方向
ステージ面 φ30mm
クランプ方式 複合クランプ
操作部取付位置 逆マイクロ位置
微動送り方式 CEH-6.5R(標準マイクロメータ)
移動量 粗動360°、微動±5°
移動量/ツマミ1回転 約1.36°
目量 目盛盤読み2°/マイクロメータ式0.01mm(1目盛約0.027°)
感度 30″
移動ガイド すり合わせ
平行度 0.03mm
心円度 0.02mm
面振れ 0.02mm
耐荷重 9.8N(1kgf)
質量 0.1kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
