回転ステージ

RS-911T-R

1
透過型微動回転ステージ φ90(逆マイクロ型)
¥37,000
ステージ面 φ90mm
YESRoHS対応状況

製品資料

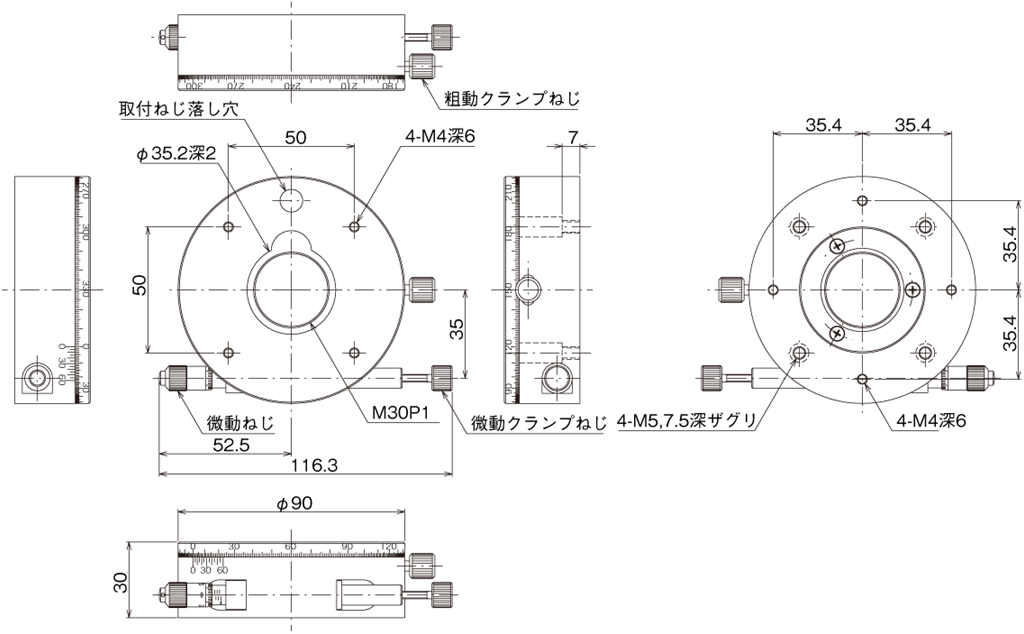

  • 寸法記載がない部分はお問い合わせください。

説明

移動ガイドにすり合わせを使用した透過型の回転ステージです。
マイクロメータヘッドの取り付けは逆マイクロ(左向き)です。
テーブル面をつかんで粗動360度回転可能です。微動送りは粗動クランプ後、マイクロメータヘッドで行います。
粗動と微動両方のクランプをすることで、任意の位置で固定できます。
ステージ面の落とし穴よりM4ねじで固定。裏面はM4ねじ、またはM5ねじで固定ができます。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 回転方向
ステージ面 φ90mm
クランプ方式 複合クランプ
操作部取付位置 逆マイクロ位置
微動送り方式 CMH-6.5FA(標準マイクロメータ)
移動量 粗動360°、微動±5°
移動量/ツマミ1回転 約0.82°
目量 バーニヤ読み5′/マイクロメータ式0.01mm(1目盛約0.016°)
感度 18″
移動ガイド すり合わせ
平行度 0.05mm
心円度 0.05mm
面振れ 0.02mm
耐荷重 29.4N(3kgf)
質量 0.5kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 検査合格証
六角穴付ボルトM4 4本
